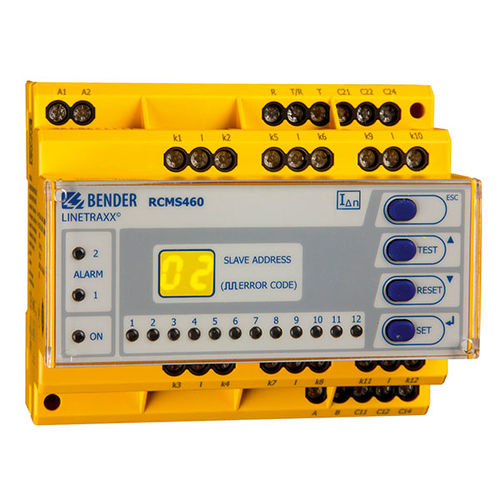

残余電流監視システム LINETRAXX® RCMS460-L

連続デジタルマルチチャンネル

概要
LINETRAXX® RCMS460-L は、関連する測定用電流変成器を通じて接地された電源の故障電流、残留電流および動作電流を検出・評価する残留電流監視装置です。各装置は12の測定チャンネルを備え、BMSバス（RS-485）で最大90台を接続して最大1080チャンネルを監視できます。AC/DC感度（タイプB）の測定には CTUB100 または CTBS25（密閉型）が必要で、ACおよび脈動電流（タイプA）には CTAC、WR、WS、WF シリーズを使用します。監視可能な最大電圧は選択したCTの絶縁定格によります。周波数応答や応答域は人員保護、火災保護、設備保護向けに設定可能で、測定値は高調波、直流成分およびTHD解析が可能です。

主な特徴

• 各チャンネルごとに測定用変成器を選択して測定方式を選べる（AC / 脈動DC / AC‑DC感度）
• 真の実効値（True r.m.s.）での測定
• 1台あたり12測定チャンネル（残留電流測定またはデジタル入力）
• 拡張性：BMSバス経由で最大90台 → 最大1080チャンネルの監視が可能
• 全チャンネルの高速並列スキャン
• 応答域の例：10 mA…10 A（0…2000 Hz）；6 mA…20 A（42…2000 Hz）；100 mA…125 A（42…2000 Hz）※RCMS…-D4の場合
• プリセット機能および時間遅延の調整
• 人員保護、火災保護、設備保護向けの周波数応答設定

追加機能・ハードウェア

• 日付/時刻付き履歴メモリ：300レコード
• データロガー：チャンネルあたり300レコード
• 高調波、直流成分、THDの解析
• 2系統のアラームリレー（各系統に1接点、機種依存；RCMS490はチャンネル毎にアラーム接点）
• 常開/常閉動作および故障メモリの選択
• 外部テスト/リセットスイッチ接続
• バックライト付きグラフィック表示およびアラームLED
• BMSバス（RS-485、BMSプロトコル）によるデータ交換
• 装置設定のパスワード保護
• CT接続の継続監視
• RoHS準拠

用途

• 周波数範囲内での負荷および設備の残留電流、故障電流、定格電流の測定・評価：0…2000 Hz（CTUB100/CTBS25使用時）、42…2000 Hz（CTAC、WR、WS、WF 使用時）
• 可燃環境での火災危険となる電流の監視
• TN‑SシステムのEMC監視（漏れ電流や追加のN‑PE結線検出）
• 高調波に起因するN導体の過負荷監視
• PEおよび等電位結合導体が無電流であることの確認
• 固定設備の残留電流監視による点検間隔の決定（例：DGUV V3 準拠）
• 迅速な遮断による人員・火災保護
• デジタル入力の監視

バリエーション
RCMS460-L-1 | DC 16…94 V / AC 16…72 V, 42…460 Hz | B94053003
RCMS460-L-2 | DC 70…276 V / AC 70…276 V, 42…460 Hz | B94053004

オプションアクセサリ（抜粋）

• 電源：STEP-PS/1 AC/24 DC/0.5 — B94053110；STEP-PS/1 AC/24 DC/1.75 — B94053111；STEP-PS/1 AC/24 DC/4.2 — B94053112
• RS-485中継器：DI-1PSM — B95012044
• Condition Monitor / ゲートウェイ：COM465IP — B95061065；CP907-I / CP915-I — B95061031/32/33/34
• 測定用変成器（例）：CTAC20/35/60；CTBS25；CTUB102…；WFフレキシブルシリーズ（WF170、WF250、WF500、WF800、WF1200）

注意
AC/DC感度（タイプB）の測定には CTBS25 または CTUB100 シリーズが必要です。WFシリーズのフレキシブルCTは RCC420 信号変換器を含みます。特定のCTと互換性のない電源がある場合があるため、製品ドキュメントを参照してください。
