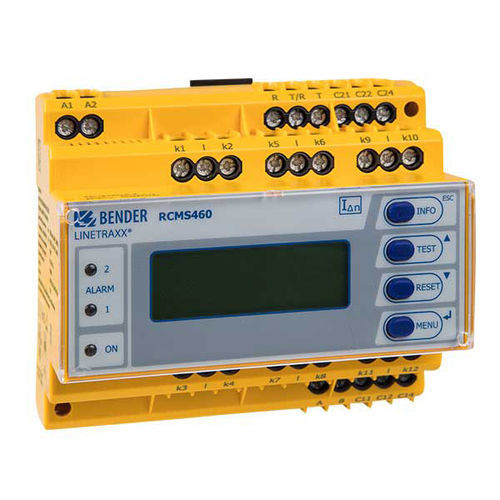

残余電流監視システム LINETRAXX® RCMS460-D

変圧器RS-485連続

概要
LINETRAXX® RCMS460-D は、接地された電源における故障電流、残留電流および運転電流を検出・評価する残留電流監視装置です。各装置は 12 の測定チャネルを備え、閉鎖型、分割型、フレキシブル型の測定用変流器を接続できます。複数装置を BMS バス（RS-485）で構成し、大規模なシステム監視が可能です。

主要機能

• チャネルごとに変流器を選択して AC、パルス DC、AC/DC（タイプ A/B）感度を選択可能
• 実効値（true r.m.s.）測定
• 1装置あたり 12 チャネル（残留電流測定またはデジタル入力）
• 拡張性：最大 90 台の装置を接続 → 最大 1080 チャネルを監視
• 全チャネルの高速並列スキャン、応答レンジおよび時間遅延の調整可能
• 人命保護、火災保護、設備保護向けの周波数応答設定

追加機能

• 時刻付き履歴メモリ（300 レコード）およびデータロガー（チャネル毎 300 レコード）
• 高調波、直流成分、THD の解析
• アラーム出力：2 系統のリレー（装置依存）／RCMS490 はチャネル毎に 1 接点
• NO/NC 動作選択、故障メモリ、外部テスト/リセット入力
• バックライト付グラフィック表示とアラーム LED、設定へのパスワード保護
• 連続的な CT 接続監視、BMS バス（RS-485）によるデータ交換、RoHS 準拠

用途

• 使用する CT に応じて 0…2000 Hz または 42…2000 Hz 帯域での残留・故障・運転電流の測定および評価
• 可燃性雰囲気での火災危険となる電流の監視
• TN-S 系統の EMC 監視：漏れ電流や不要な N–PE 接続の検出
• 高調波による N 導体の過負荷監視および PE/等電位導体の無電流確認
• 据え付け電気設備の残留電流監視による点検間隔の判断（例：DGUV V3）
• 設定に応じた迅速遮断による人命・防火保護、デジタル入力の監視

バリエーション（抜粋）
RCMS460-D-1 | DC 16…94 V / AC 16…72 V, 42…460 Hz | B94053001
RCMS460-D4-1 | DC 16…94 V / AC 16…72 V, 42…460 Hz | B94053009
RCMS460-D-2 | DC 70…276 V / AC 70…276 V, 42…460 Hz | B94053002
RCMS460-D4-2 | DC 70…276 V / AC 70…276 V, 42…460 Hz | B94053010

オプション（抜粋）

• STEP-PS/1 AC/24 DC 電源（CTUB100 台数に応じた各種容量） | B94053110…B94053112
• DI-1PSM RS-485 リピータ | B95012044
• COM465IP ゲートウェイおよび統合用機能パッケージ（Modbus TCP、可視化など） | B95061065 / B75061xxx
• CP907-I / CP915-I Condition Monitor（TCP/IP 統合用） | B95061031…B95061034

測定用変流器（例）

• AC/パルス用: CTAC20 ø20 B98110005、CTAC35 ø35 B98110007、WR70x175S B11738、WS20x30 B98080601
• AC/DC（タイプ B）: CTUB102/CTBC20 ø20 B78120011、CTBS25 ø25 B98120060
• フレキシブル WF: WF170-1 ø170 B78080201、WF1200-2 ø1200 B78080210

ダウンロード

• RCMS460/RCMS490 マニュアル（PDF）
• RCMS460/RCMS490 データシート（PDF）
• RCMS460-490 CE / UKCA 宣言（PDF）
• CTUB100 配線補遺（Technical info）

技術仕様（概要）

• 測定チャネル数/装置: 12
• BMS バス上の最大装置数: 最大 90 → 最大 1080 チャネル
• 応答レンジ（例）: 10 mA…10 A (0…2000 Hz); 6 mA…20 A (42…2000 Hz); 100 mA…125 A (42…2000 Hz) (RCMS…-D4)
• true r.m.s. 測定、ハーモニクス/DC/THD 解析対応
• 履歴メモリ・データロガー: 300 レコード / 300 レコード/チャネル
• アラーム出力、表示、周波数応答・遅延の調整機能、設定保護 (パスワード)
• CT 接続の継続監視、BMS バス（RS-485）による通信
