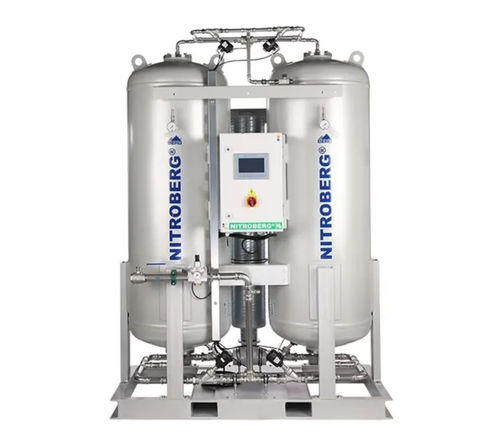

不活性窒素発生器 NITROBERG®ドライ高純度超純粋
お気に入りに追加する
商品比較に追加する
特徴
- ガスの特徴
- 高純度, ドライ, 不活性
- 分野
- 研究所用, プロセス, 包装, 産業用, 電子機器用, 食品産業用, ワイン産業用
- 応用
- レーザーカット用, 分光計
- 技術
- PSA式, CMS
- 設定
- オンサイト
- その他の特徴
- 高流量, スキッド上
- 流量
最少: 1.2 m³/h
(42.378 ft³/h)最大: 1,709.1 m³/h
(60,356.297 ft³/h)- 吐出圧力
最少: 500,000 Pa
(72.52 psi)最大: 1,000,000 Pa
(145.04 psi)- ガス純度
最少: 97 %
最大: 99.999 %
詳細
概要
NITROBERG® の PSA 窒素発生器は、圧縮空気から現地で窒素を生成し、97％〜99.999％の選択可能な純度、1.2〜1,709.1 Nm³/h の流量を18機種でカバーします。スキッド式ユニットをお客様の圧縮空気系に接続してボンベやバルク供給、長期供給契約を代替します。ドイツ製。消耗部品は汎用品で入手可能。保証：標準3年、保守契約で最長5年。
技術
PSA（圧力スイング吸着）は化学反応や低温冷却を用いずに圧縮空気から窒素を分離します。5〜10 bar の圧縮空気が炭素分子ふるい（CMS）の層を通過し、酸素、CO2、残留水蒸気が吸着され、窒素が通過してバッファタンクに集められます。適切な圧縮空気処理によりCMSは年単位で有効に機能します。連続的な投入は圧縮空気のみ、連続的な出力は設定純度の工業用窒素（97％〜99.999％）です。
PSAサイクル — 5段階
技術仕様（概要）
純度：97％〜99.999％
N₂ 流量（範囲）：1.2〜1,709.1 Nm³/h
圧縮空気要求量：7.7〜3,930.8 Nm³/h（機種・純度による）
作動圧力：5〜10 bar
ファミリーサイズ：18機種（NITROBERG® 500〜4000）
塔あたりの典型サイクル時間：60–120 秒
消耗品：フィルター、バルブ、炭素分子ふるい（汎用品）
認証：PED 2014/68/EU、認証機関 NB 2912（Module B + D）
保証：標準3年、保守契約で最長5年。
主な特徴
モデルマトリクス（N₂出力 / 圧縮空気要求量 — 値は Nm³/h）。作動圧力：5–10 bar。
ヘッダー：Model | 97% (N₂ / Comp. Air) | 98% | 99% | 99.5% | 99.9% | 99.99% | 99.995% | 99.999%
NITROBERG® 500 | 97%: N₂ 10.7 / Air 24.6 | 98%: N₂ 8.6 / Air 19.8 | 99%: N₂ 7.1 / Air 18.5 | 99.5%: N₂ 6.2 / Air 18.0 | 99.9%: N₂ 4.1 / Air 13.9 | 99.99%: N₂ 2.2 / Air 10.1 | 99.995%: N₂ 1.7 / Air 8.8 | 99.999%: N₂ 1.2 / Air 7.7
NITROBERG® 600 | 97%: N₂ 19.3 / Air 44.3 | 98%: N₂ 15.5 / Air 35.6 | 99%: N₂ 12.8 / Air 33.2 | 99.5%: N₂ 11.2 / Air 32.4 | 99.9%: N₂ 7.4 / Air 25.1 | 99.99%: N₂ 4.0 / Air 18.2 | 99.995%: N₂ 3.1 / Air 15.9 | 99.999%: N₂ 2.2 / Air 13.8
NITROBERG® 700 | 97%: N₂ 30.0 / Air 68.9 | 98%: N₂ 24.1 / Air 55.4 | 99%: N₂ 19.9 / Air 51.7 | 99.5%: N₂ 17.4 / Air 50.3 | 99.9%: N₂ 11.5 / Air 39.0 | 99.99%: N₂ 6.2 / Air 28.3 | 99.995%: N₂ 4.8 / Air 24.8 | 99.999%: N₂ 3.4 / Air 21.5
NITROBERG® 800 | 97%: N₂ 42.8 / Air 98.4 | 98%: N₂ 34.4 / Air 79.1 | 99%: N₂ 28.4 / Air 73.8 | 99.5%: N₂ 24.8 / Air 71.9 | 99.9%: N₂ 16.4 / Air 55.8 | 99.99%: N₂ 8.8 / Air 40.5 | 99.995%: N₂ 6.8 / Air 35.4 | 99.999%: N₂ 4.8 / Air 30.7
NITROBERG® 900 | 97%: N₂ 65.9 / Air 151.6 | 98%: N₂ 53.0 / Air 121.8 | 99%: N₂ 43.7 / Air 113.7 | 99.5%: N₂ 38.2 / Air 110.8 | 99.9%: N₂ 25.3 / Air 85.9 | 99.99%: N₂ 13.6 / Air 62.3 | 99.995%: N₂ 10.5 / Air 54.5 | 99.999%: N₂ 7.4 / Air 47.3
適用分野（典型）
食品・飲料（惰性化、包装）、製薬（プロセス、惰性化）、研究所・質量分析（キャリアガス）、化学（惰性化）、レーザー切断、電子・窒素雰囲気溶接、プラスチック・包装、石油・ガス、海運分野。
ライフサイクルとサービスに関する注意
圧縮空気が適切に処理（乾燥、ろ過、無油）されている場合、CMS の有効寿命は通常 8〜12 年です。主な故障原因は上流側の汚染（液体水、油の混入、微粒子の突破）です。CMS を保護し長期のメンテナンス間隔を確保するため、標準的な圧縮空気処理チェーン（ウォーターセパレータ、ドライヤー、微粒子フィルタ、活性炭、ダストフィルタ）を推奨します。
NITROBERG® の PSA 窒素発生器は、圧縮空気から現地で窒素を生成し、97％〜99.999％の選択可能な純度、1.2〜1,709.1 Nm³/h の流量を18機種でカバーします。スキッド式ユニットをお客様の圧縮空気系に接続してボンベやバルク供給、長期供給契約を代替します。ドイツ製。消耗部品は汎用品で入手可能。保証：標準3年、保守契約で最長5年。
技術
PSA（圧力スイング吸着）は化学反応や低温冷却を用いずに圧縮空気から窒素を分離します。5〜10 bar の圧縮空気が炭素分子ふるい（CMS）の層を通過し、酸素、CO2、残留水蒸気が吸着され、窒素が通過してバッファタンクに集められます。適切な圧縮空気処理によりCMSは年単位で有効に機能します。連続的な投入は圧縮空気のみ、連続的な出力は設定純度の工業用窒素（97％〜99.999％）です。
PSAサイクル — 5段階
- 吸着（塔 A）：処理済み圧縮空気が5〜10 barで吸着塔に入る。CMSが酸素、CO2、水蒸気を保持し、窒素がバッファタンクへ。
- 圧力平衡（A → B）：塔Aの高純度窒素の一部を塔Bに導き予備加圧することで圧縮空気を節約し切替を平滑化。
- 脱着（塔 B）：塔Bを大気圧まで減圧し、吸着材から放出された酸素を排気。
- パージ（塔 B）：少量の窒素逆流で残留酸素を洗浄し次サイクルの準備。
- 切替：塔Bが生成を引き継ぎ塔Aが再生する。塔は交互に運転（典型サイクル 60–120 秒/塔）しバッファタンクは連続流を受ける。
技術仕様（概要）
純度：97％〜99.999％
N₂ 流量（範囲）：1.2〜1,709.1 Nm³/h
圧縮空気要求量：7.7〜3,930.8 Nm³/h（機種・純度による）
作動圧力：5〜10 bar
ファミリーサイズ：18機種（NITROBERG® 500〜4000）
塔あたりの典型サイクル時間：60–120 秒
消耗品：フィルター、バルブ、炭素分子ふるい（汎用品）
認証：PED 2014/68/EU、認証機関 NB 2912（Module B + D）
保証：標準3年、保守契約で最長5年。
主な特徴
- 純度調整可能：コントローラで純度を設定し用途に合わせて変更可能。97％と99.999％の比較で空気消費は大幅に変わります。
- 18機種の拡張性：研究室規模から毎時数千Nm³を必要とするプラントまで対応。
- 汎用消耗部品：フィルター、バルブ、CMS は市場で入手可能（専用部品に依存しない）。
- CMS寿命を考慮したサイクル設計：サイクルタイミングと圧力平衡でふるいを保護し計画的な交換を可能に。
- 認証：PED 2014/68/EU、NB 2912（Module B + D）。
モデルマトリクス（N₂出力 / 圧縮空気要求量 — 値は Nm³/h）。作動圧力：5–10 bar。
ヘッダー：Model | 97% (N₂ / Comp. Air) | 98% | 99% | 99.5% | 99.9% | 99.99% | 99.995% | 99.999%
NITROBERG® 500 | 97%: N₂ 10.7 / Air 24.6 | 98%: N₂ 8.6 / Air 19.8 | 99%: N₂ 7.1 / Air 18.5 | 99.5%: N₂ 6.2 / Air 18.0 | 99.9%: N₂ 4.1 / Air 13.9 | 99.99%: N₂ 2.2 / Air 10.1 | 99.995%: N₂ 1.7 / Air 8.8 | 99.999%: N₂ 1.2 / Air 7.7
NITROBERG® 600 | 97%: N₂ 19.3 / Air 44.3 | 98%: N₂ 15.5 / Air 35.6 | 99%: N₂ 12.8 / Air 33.2 | 99.5%: N₂ 11.2 / Air 32.4 | 99.9%: N₂ 7.4 / Air 25.1 | 99.99%: N₂ 4.0 / Air 18.2 | 99.995%: N₂ 3.1 / Air 15.9 | 99.999%: N₂ 2.2 / Air 13.8
NITROBERG® 700 | 97%: N₂ 30.0 / Air 68.9 | 98%: N₂ 24.1 / Air 55.4 | 99%: N₂ 19.9 / Air 51.7 | 99.5%: N₂ 17.4 / Air 50.3 | 99.9%: N₂ 11.5 / Air 39.0 | 99.99%: N₂ 6.2 / Air 28.3 | 99.995%: N₂ 4.8 / Air 24.8 | 99.999%: N₂ 3.4 / Air 21.5
NITROBERG® 800 | 97%: N₂ 42.8 / Air 98.4 | 98%: N₂ 34.4 / Air 79.1 | 99%: N₂ 28.4 / Air 73.8 | 99.5%: N₂ 24.8 / Air 71.9 | 99.9%: N₂ 16.4 / Air 55.8 | 99.99%: N₂ 8.8 / Air 40.5 | 99.995%: N₂ 6.8 / Air 35.4 | 99.999%: N₂ 4.8 / Air 30.7
NITROBERG® 900 | 97%: N₂ 65.9 / Air 151.6 | 98%: N₂ 53.0 / Air 121.8 | 99%: N₂ 43.7 / Air 113.7 | 99.5%: N₂ 38.2 / Air 110.8 | 99.9%: N₂ 25.3 / Air 85.9 | 99.99%: N₂ 13.6 / Air 62.3 | 99.995%: N₂ 10.5 / Air 54.5 | 99.999%: N₂ 7.4 / Air 47.3
適用分野（典型）
食品・飲料（惰性化、包装）、製薬（プロセス、惰性化）、研究所・質量分析（キャリアガス）、化学（惰性化）、レーザー切断、電子・窒素雰囲気溶接、プラスチック・包装、石油・ガス、海運分野。
ライフサイクルとサービスに関する注意
圧縮空気が適切に処理（乾燥、ろ過、無油）されている場合、CMS の有効寿命は通常 8〜12 年です。主な故障原因は上流側の汚染（液体水、油の混入、微粒子の突破）です。CMS を保護し長期のメンテナンス間隔を確保するため、標準的な圧縮空気処理チェーン（ウォーターセパレータ、ドライヤー、微粒子フィルタ、活性炭、ダストフィルタ）を推奨します。
