不活性窒素発生器 NITROBERG®

ドライ高純度超純粋

概要

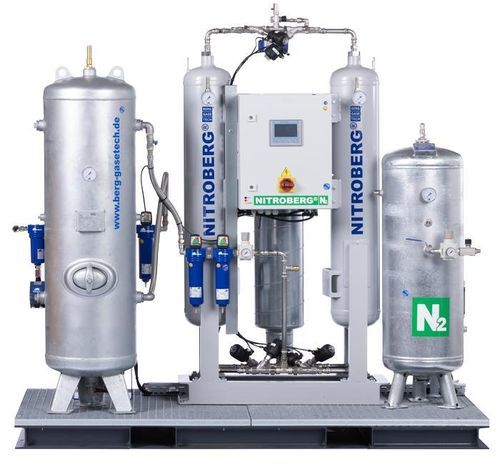

スキッド搭載の窒素発生パッケージは、工場で事前組立・事前配線・検査済みのスキッドとして納入される、現地設置型の一体型窒素供給システムです。スキッドは圧縮空気の供給・処理とNITROBERG® PSA窒素発生器、N₂バッファタンクを統合し、設置後すぐに使用可能な窒素源を提供します。プラグアンドプレイ範囲：NITROBERG® 500–1000。設計・製造：Berg GaseTech（Krefeld）、BERGグループによるサポート提供。

主要認証・仕様

• PED 2014/68/EU · NB 2912
• N₂純度：97 %～99.999 %（設定可能）
• プラグアンドプレイ・スキッド：事前組立、事前配線、工場出荷検査済み

パッケージ構成
標準スキッドは、現地での窒素生成と供給に必要な全コンポーネントを統合しています。典型的な構成要素：

• スクリューコンプレッサ（オプション：KOMPBERG®）
• Bekomat付ウォーターセパレータ
• 圧縮空気タンク（ウェット）
• プレフィルタ（PUREBERG®）
• DRYBERG® 冷凍式または吸着式ドライヤ
• ファインフィルタ
• スーパー・ファインフィルタ（PUREBERG®、無油）
• 活性炭塔
• ダストフィルタ
• 圧縮空気タンク（ドライ）
• NITROBERG® PSA 窒素発生器（システムの中核）
• 圧縮窒素タンク（N₂バッファ）
• 流量・圧力調整器および窒素フィルタ

プラグアンドプレイ構成
代表的な用途向けに6つの事前設計構成を用意しています。N₂流量（99 %時）：

• NITROBERG® 500 — 7.1 Nm³/h · N₂タンク 90 L · エアレシーバ 150 L
• NITROBERG® 600 — 12.8 Nm³/h · N₂タンク 90 L · エアレシーバ 150 L
• NITROBERG® 700 — 19.9 Nm³/h · N₂タンク 150 L · エアレシーバ 150 L
• NITROBERG® 800 — 28.4 Nm³/h · N₂タンク 250 L · エアレシーバ 350 L
• NITROBERG® 900 — 43.7 Nm³/h · N₂タンク 350 L · エアレシーバ 500 L
• NITROBERG® 1000 — 59.6 Nm³/h · N₂タンク 500 L · エアレシーバ 500 L

利点

• 補強スチールフレーム、アルミ床板、フォークリフト用スロットを備えた単一スキッド設計で据付が容易。
• 工場配管・配線・制御ロジックにより現地での据付・立上げ時間を短縮。
• オプションでKOMPBERG®コンプレッサを統合可能、または既存の圧縮空気系へ接続可能。
• BERGグループ内での一貫した設計・納入・据付・保守サポート。
• 納入時に図面、P&ID、配線図、操作・保守マニュアル、予備部品リスト等のドキュメントを提供。

用途
ラボ・質量分析、食品・飲料の包装・MAP、化学プロセス（インタート、パージ等）、石油・ガスのパイプライン・タンク作業、航空分野のインタート処理、中規模産業用途の窒素供給など。より大きな流量はコンテナ型のエンジニアードプラントで対応します。

技術仕様

• 製品群：NITROBERG® plug-and-play（500–1000）。
• N₂純度：97 %～99.999 %（設定可能）。
• 代表的N₂流量 @99 %：7.1 / 12.8 / 19.9 / 28.4 / 43.7 / 59.6 Nm³/h（500→1000）。
• N₂バッファ容量：構成により90 L～500 L。
• エアレシーバ容量：構成により150 L～500 L。
• 含まれる処理装置：PUREBERG®多段フィルタ、DRYBERG®ドライヤ（冷凍式または吸着式）、活性炭塔、微細フィルタ。
• オプション：KOMPBERG®コンプレッサ統合または既存圧縮空気への接続。
• スキッド：事前配管・事前配線・工場試験済みフレーム、フォークリフトスロット付き。
• 規格：PED 2014/68/EU（モジュールB）を参照。CEマーキングは最終構成と適合評価手続きに依存。
• ドキュメント：納入時に完全な設計記録を提供。標準保証3年、サービス契約で延長可能。
