ドライ酸素発生器 OXYBERG®

高純度水処理用酸素

概要
OXYBERG®は、ユーザーが選択した純度（通常90〜95％）で現地生成の酸素を圧縮空気から供給し、基底曝気、負荷ピーク、収集系やオゾン発生器への給気をカバーします。設計はカタログ値ではなくプロセス負荷と伝達系の性能に基づいて行います。

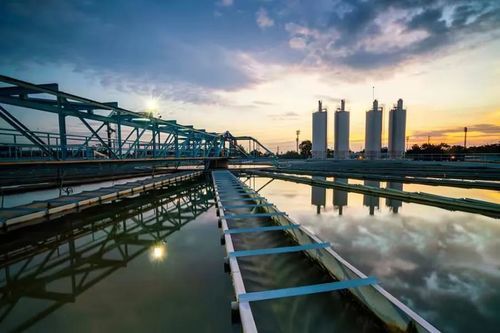

下水処理での利用用途

• 曝気：生物処理段階でブロワーの空気を補完または代替します。
• ピーク負荷の対応：工業排水、降雨事象、季節変動などで既設曝気が不足する場合に対応します。
• 集水系の曝気：上昇管やポンプ場へ注入し好気条件を維持、H₂S生成を防止します。
• オゾン供給ガス：CODや微量汚染物の処理に用いるオゾン発生器向けの乾燥・無油の供給ガスとして使用します。

重要なプロセス要点
実務上の設計順序は負荷 → 伝達系 → 発生量です。主な要因：

• 発生器の純度：利用可能なO₂を決めますが、伝達効率に比べ二次的な場合が多い。
• 伝達系：ディフューザーの種類、浸漬深さ、気泡径、槽形状で実際に溶解する酸素量が決まります。
• 負荷と温度：ピークは溶存酸素をより速く消費し、温水は酸素保持能力が低くなります。
• 制御：溶存酸素コントローラは設定値を維持しますが、伝達系と発生器が供給できる範囲を超えることはできません。

純度別の用途（例：OXYBERG® 1500）
90 % | 曝気、ピーク対応、集水系 | 44.6 Nm³/h
92 % | 若干厳しい仕様の曝気 | 43.1 Nm³/h
93 % | 曝気および施設一般 | 41.6 Nm³/h
94 % | 下流工程が要求する場合 | 40.5 Nm³/h
95 % | OXYBERG®の上位域 | 39.1 Nm³/h

代表的な機種と出力例
OXYBERG® 500 — 90 %時 O₂: 2.1 Nm³/h；93 %時 O₂: 1.7 Nm³/h；90 %時 圧縮空気: 23.1 Nm³/h
OXYBERG® 900 — 90 %時 O₂: 9.2 Nm³/h；93 %時 O₂: 8.2 Nm³/h；90 %時 圧縮空気: 101.2 Nm³/h
OXYBERG® 1200 — 90 %時 O₂: 18.9 Nm³/h；93 %時 O₂: 17.4 Nm³/h；90 %時 圧縮空気: 207.9 Nm³/h
OXYBERG® 1500 — 90 %時 O₂: 44.6 Nm³/h；93 %時 O₂: 41.6 Nm³/h；90 %時 圧縮空気: 490.6 Nm³/h
OXYBERG® 1700 — 90 %時 O₂: 65.8 Nm³/h；93 %時 O₂: 62.1 Nm³/h；90 %時 圧縮空気: 723.8 Nm³/h
OXYBERG® 2000 — 90 %時 O₂: 131.6 Nm³/h；93 %時 O₂: 124.2 Nm³/h；90 %時 圧縮空気: 1447.6 Nm³/h
OXYBERG® 4000 — 90 %時 O₂: 197.4 Nm³/h；93 %時 O₂: 186.3 Nm³/h；90 %時 圧縮空気: 2171.4 Nm³/h

オゾン生成に関する注意
オゾン段はクリーンで乾燥した酸素を必要とします。空気を供給するとオゾン生成効率が低下し、窒素酸化物が発生します。オゾン発生器の純度・露点要件に合わせて酸素供給を設計してください。

現地要件と設置
運転圧力：10 bar
圧縮空気供給圧：7 bar(g)
圧縮空気品質：ISO 8573-1:2010 クラス 1.4.1
騒音レベル：55〜78 dB(A)
周囲温度：+5 °C〜+40 °C

バッファタンクとシステム統合
短時間の需要変動を吸収するためにバッファタンクを推奨します。サイトに適切な圧縮空気が無い場合は、コンプレッサ、空気処理、バッファ、発生器、貯蔵を含む一貫したプラントとして設計・納入します。

製造、サービスおよび保証
設計・製造：Made in Germany。消耗部品は標準部品。標準保証：3年；サービス契約で最大5年まで延長可能。

技術仕様

• 製品シリーズ：OXYBERG®
• 利用可能な純度：90 %〜95 %
• シリーズ最大酸素出力：最大197.4 Nm³/h（OXYBERG® 4000）
• エアファクター：11 Nm³ 圧縮空気 / Nm³ O₂
• 発生器運転圧：10 bar
• 圧縮空気入口：7 bar(g)
• 圧縮空気品質：ISO 8573-1:2010 クラス 1.4.1
• 騒音レベル：55〜78 dB(A)
• 動作周囲温度範囲：+5 °C〜+40 °C
• 適合性：PED 2014/68/EU
