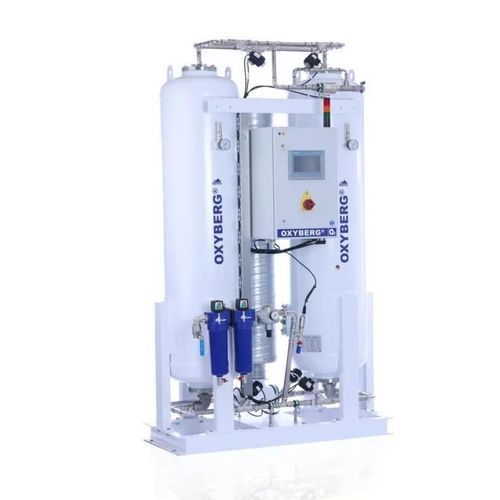

高濃度酸素発生器 OXYBERG®

PSA式オンサイトスキッド上

概要
OXYBERG® の PSA（圧力スイング吸着）式酸素発生装置は、圧縮空気から現地で酸素を生成し、純度90％〜95％、出力範囲1.5〜197.4 Nm³/hを18機種で提供します。スキッド型で設置し、シリンダー供給や液体酸素タンクの代替となり、純度・流量・出口圧力を現地で管理できます。設計・製造はドイツ（Krefeld）。消耗部品は市販部品を使用。標準保証3年、保守契約により最長5年まで延長可能です。

主な認証
Made in Germany
PED 2014/68/EU · Notified Body NB 2912
酸素純度範囲：90％〜95％

技術概要
PSA（圧力スイング吸着）式は、化学反応や低温冷却を用いずに圧縮空気から酸素を分離します。5〜10 barの圧縮空気がゼオライト分子ふるいを通過し、窒素、CO2、残留水分が吸着され、酸素（および微量のアルゴン）がバッファータンクへ送られます。減圧によりふるいが再生され、連続的に圧縮空気が入力され、選択した純度（90〜95％）の酸素が連続出力されます。アルゴンの存在によりPSAの実効上限は約95％となります。

PSAサイクルの5ステップ

• 吸着（塔 A）: 処理済み圧縮空気が5〜10 barで吸着塔に入り、ゼオライトが窒素・CO2・水分を保持し、酸素はバッファータンクへ流れます。
• 圧力平衡（A → B）: 塔Aの一部酸素流が塔Bを予備加圧し、圧縮空気を節約して切替を高速化します。
• 脱着（塔 B）: 塔Bを大気圧まで減圧し、吸着された窒素を放出します。
• パージ（塔 B）: 小さな逆流酸素が残留窒素を掃き出し、次の吸着サイクルに備えます。
• 切替: 塔Bが生産を引き継ぎ、塔Aが再生されます。通常60〜120秒ごとに交互に動作し、連続供給を実現します。

特長と利点

• 5段階の調整可能な純度：90％、92％、93％、94％、95％（コントローラで設定）。純度が高いほど同機種の出力は低下します。
• 1.5〜197.4 Nm³/hをカバーする18機種のスケーラブルな製品群。
• フィルタ、バルブ、ゼオライトなど市販の汎用消耗部品を採用し、専用品への依存を回避。
• ふるい寿命を保護するサイクル設計。長寿命のためにはクリーンでドライ、無油の圧縮空気が必要。
• メーカーによるエンジニアリング、システム統合、グローバルサービス。液体酸素との比較で典型的な投資回収期間は2〜3年（事業ケースによる）。

モデル／性能マトリクス（すべての流量は Nm³/h；セル形式：O₂ 出力 / 圧縮空気要求；動作圧 5–10 bar）
Model | 90% (O₂ / Comp. Air) | 92% (O₂ / Comp. Air) | 93% (O₂ / Comp. Air) | 94% (O₂ / Comp. Air) | 95% (O₂ / Comp. Air)
OXYBERG® 500 | 2.1 / 23.1 | 1.9 / 20.9 | 1.7 / 18.7 | 1.6 / 17.6 | 1.5 / 16.5
OXYBERG® 600 | 2.9 / 31.9 | 2.6 / 28.6 | 2.4 / 26.4 | 2.3 / 25.3 | 2.2 / 24.2
OXYBERG® 700 | 4.9 / 53.9 | 4.5 / 49.5 | 4.2 / 46.2 | 3.9 / 42.9 | 3.8 / 41.8
OXYBERG® 800 | 6.1 / 67.1 | 5.7 / 62.7 | 5.5 / 60.5 | 5.2 / 57.2 | 4.9 / 53.9
OXYBERG® 900 | 9.2 / 101.2 | 8.5 / 93.5 | 8.2 / 90.2 | 7.7 / 84.7 | 7.3 / 80.3
OXYBERG® 1000 | 12.4 / 136.4 | 11.6 / 127.6 | 11.1 / 122.1 | 10.5 / 115.5 | 10.1 / 111.1
OXYBERG® 1100 | 13.8 / 151.8 | 13.3 / 146.3 | 12.8 / 140.8 | 12.4 / 136.4 | 12.1 / 133.1
OXYBERG® 1200 | 18.9 / 207.9 | 18.1 / 199.1 | 17.4 / 191.4 | 16.8 / 184.8 | 15.9 / 174.9
OXYBERG® 1300 | 24.8 / 272.8 | 23.3 / 256.3 | 22.1 / 243.1 | 21.1 / 232.1 | 20.3 / 223.3
OXYBERG® 1400 | 33.8 / 371.8 | 33.2 / 365.2 | 31.4 / 345.4 | 30.1 / 331.1 | 28.8 / 316.8
OXYBERG® 1500 | 44.6 / 490.6 | 43.1 / 474.1 | 41.6 / 457.6 | 40.5 / 445.5 | 39.1 / 430.1
OXYBERG® 1600 | 55.3 / 608.3 | 53.2 / 585.2 | 51.3 / 564.3 | 49.6 / 545.6 | 48.2 / 530.2
OXYBERG® 1700 | 65.8 / 723.8 | 64.4 / 708.4 | 62.1 / 683.1 | 61.4 / 675.4 | 59.8 / 657.8
OXYBERG® 1800 | 89.2 / 981.2 | 86.2 / 948.2 | 83.2 / 915.2 | 81.0 / 891.0 | 78.2 / 860.2
OXYBERG® 1900 | 110.6 / 1,216.6 | 106.4 / 1,170.4 | 102.6 / 1,128.6 | 99.2 / 1,091.2 | 96.4 / 1,060.4
OXYBERG® 2000 | 131.6 / 1,447.6 | 128.8 / 1,416.8 | 124.2 / 1,366.2 | 122.8 / 1,350.8 | 119.6 / 1,315.6
OXYBERG® 3000 | 165.9 / 1,824.9 | 159.6 / 1,755.6 | 153.9 / 1,692.9 | 148.8 / 1,636.8 | 144.6 / 1,590.6
OXYBERG® 4000 | 197.4 / 2,171.4 | 193.2 / 2,125.2 | 186.3 / 2,049.3 | 184.2 / 2,026.2 | 179.4 / 1,973.4

仕様 / 技術データ

• 純度：90％〜95％（5段階可変）。
• 酸素流量（製品ガス）：1.5〜197.4 Nm³/h。
• 圧縮空気必要量：16.5〜2,171.4 Nm³/h（機種・純度に依存）。
• 動作圧力：5〜10 bar。
• 機種群：18サイズ（OXYBERG® 500〜4000）。
• サイクル時間：吸着塔あたり通常60〜120秒で交互運転。
• 純度設定：コントローラで90/92/93/94/95％を選択可能。
• 消耗部品は市販品（フィルタ、バルブ、ゼオライト）。
• ドイツ製（Krefeld）；PED 2014/68/EU（Modules B + D）、NB 2912適合。
• 保証：標準3年、保守契約で最大5年。
• 目安の空気→酸素変換比：約11 m³ 空気 : 1 m³ O₂。
