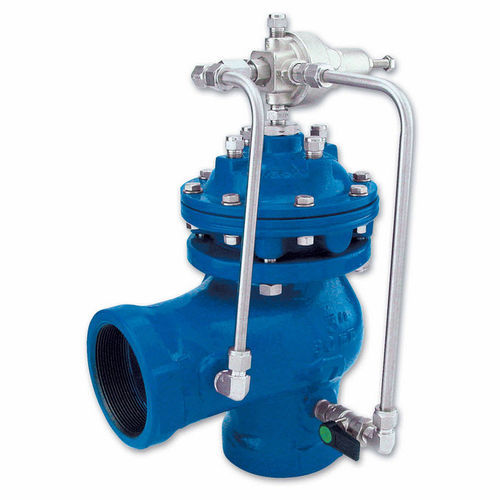

水用圧力リリーフ弁 73Q

水循環用ステンレス製ダクタイル鋳鉄

説明
速開式の圧力逃がし弁で、ダイヤフラム作動・油圧式の設計です。所定の設定値を超えた過圧を即座に放出するため、圧力上昇時に完全開放で反応し、滑らかで滴下のない密閉した閉止を実現します。

シリーズ / 識別
700 Sigmaシリーズ；製品コード：73Q

主な特長と利点

• 優れた耐キャビテーション特性
• 広い流量範囲
• 高い安定性と精度
• 滴下のない密閉性
• 機能追加が容易な柔軟な設計
• 障害物のない流路
• オプションのVポート絞りプラグ — 低流量で非常に安定
• 高品質材料の使用
• インラインで整備可能なアクチュエータで保守が容易
• EN-1074、NSF/ANSI 61-372、WRAS、AS 5081等の機能・飲料水規格に準拠

二重室設計

• バルブ反応の緩和
• ダイヤフラムの保護
• 極めて低圧での動作オプション
• 緩やかな閉止特性

代表的な用途

• 減圧システム — 需要の急停止や故障時の圧力上昇からの保護
• 老朽配管システム — 圧力サージ時の破裂防止のため、重要箇所や配管末端に設置

技術仕様

• メーカー：BERMAD
• 型式：73Q
• 商品名：73Q（700 Sigmaシリーズ）
• タイプ：速開式圧力逃がし弁（角型）
• 作動：油圧式、ダイヤフラム作動
• 設計：二重室アクチュエータオプション、障害物のない流路
• オプション：低流量安定化のためのVポート絞りプラグ
• メンテナンス：インライン整備可能な設計
• 性能：圧力上昇時の迅速で再現性のある開放；滑らかで滴下のない閉止
• 適用分野：水道設備、灌漑、建築・建設
• 認証：EN-1074、NSF/ANSI 61-372、WRAS、AS 5081等
• 内部参照 / バーコード：29756
