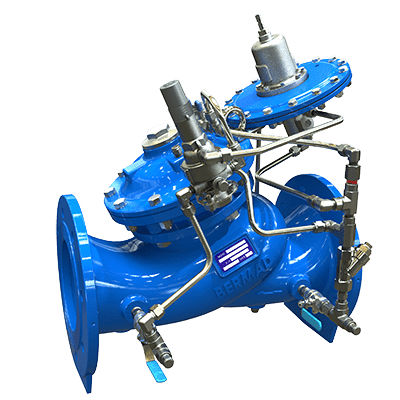

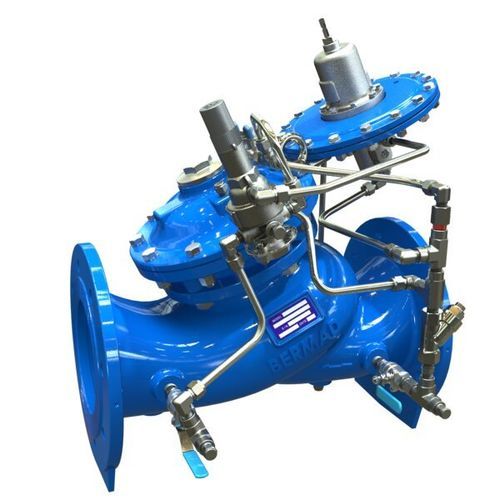

ダイヤフラム式バルブ WW-753-80 EN/ES

油圧操作パイロット式レベル調整用

製品概要
貯水槽の給水と液位を制御する油圧式のレベル制御および圧力維持弁。給水中は流量や貯水槽の水位の変動に関係なく最低限の上流圧力を維持します。設定された高水位で弁は閉止し、主弁に取り付けられた3ウェイ高度パイロットが約1 m（3 ft）の水位低下を検知すると完全に開きます。

シリーズ / 型式
700 Sigmaシリーズ / 型式 753-80

特長と利点

• 反応を抑えた二室式アクチュエータによりダイアフラムを保護
• 水位検知と再現性のある開閉応答を行う3ウェイ高度パイロット
• 優れた耐キャビテーション性能と広い流量レンジ
• 滴下のないシール、安定性と高精度
• 障害物のない流路；低流量で安定した制御を実現するVポート（オプション）
• 本体を外さずに整備可能なインライン保守設計
• 飲料水・機能基準へ適合：EN‑1074、NSF‑ANSI 61/372、WRAS、AS 5081 等

典型的な用途

• 自治体システム — 給水塔や高架水槽の水位制御
• 水換え用の二段階水位制御
• 給水システム — 貯水槽の充填より上流供給を優先する運用
• 飲料水網および防火設備

運転上の注意
主弁に装着された3ウェイ高度パイロットが水位変化を感知し、約1 mの水位低下で完全開弁、設定高水位で閉止します。また、給水時に発生する流量や水位の変動に対しても上流側の最低圧力を維持する圧力維持機能を有します。

技術仕様

• 型式：753-80（700 Sigmaシリーズ）
• 機能：3ウェイ高度パイロットによる液位制御および圧力維持
• アクチュエータ：二室式
• 流路：障害物なし
• オプション：低流量安定化用Vポートスロットルプラグ
• 保守：インライン整備可能
• 耐キャビテーション：キャビテーション耐性設計
• 動作範囲：広い流量レンジ；非常低圧での動作オプションあり
• シール：滴下防止
• 規格：EN‑1074、NSF‑ANSI 61/372、WRAS、AS 5081
