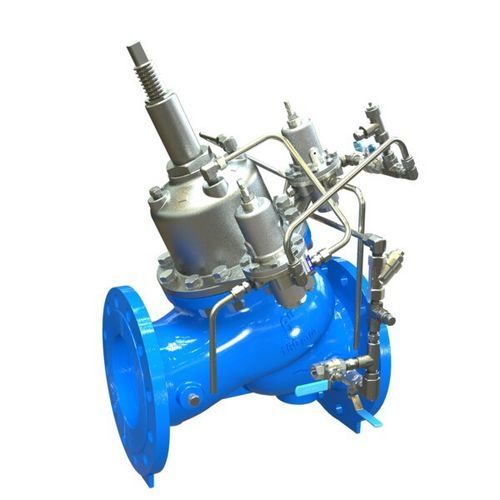

ピストン式バルブ 835-M

油圧操作調整フロー制御

概要
油圧式ピストン駆動のオフライン型サージ（ウォーターハンマー）予防制御弁（モデル 835-M、800シリーズ）。ポンプの急停止による圧力低下を検知して瞬時に予備開放し、戻ってくる高圧波を減衰させてサージを排除します。弁は救済機能の許す範囲で迅速に滴下なく滑らかに閉止し、閉止時のサージを防ぎます。過大なシステム圧力も解放します。機械式流量ステム（機械的開度制限器）が内蔵され、安定した流量制御を実現します。

特長と利点

• 油圧式ピストン駆動設計 – 高圧サービスに対応
• 配管圧力で駆動 – 外部アクチュエータ不要の独立動作
• シンプルで保守性に優れた構造
  • コスト効率が高くメンテナンス性に優れる
  • 外付け付属品が最小限
• インライン保守可能 – 配管を外さず点検・修理が可能
• 二室（ダブルチャンバー）設計
  • 弁反応が穏やか
  • 閉止曲線が制御され閉止サージを回避
• 半直線流路、フルボアの障害物無し – 非乱流の流れと高い信頼性
• ステンレス製高座 – キャビテーション損傷に強い
• 内蔵の機械式流量ステム – 安定した流量制限と簡単な調整
• オプションのV-Portスロットルプラグ – 低流量での安定性向上

代表的な用途

• ポンプ場・水道施設 – ポンプ停止時のサージ制御および保護

仕様 / 技術データ

• 型式: 835-M
• シリーズ: 800 Series
• 動作: 油圧式、ピストン駆動、オフライン型サージ予防制御弁
• 駆動方式: 配管圧力駆動（独立動作）
• 設計: 二室構造、インライン保守可能
• 流路: 半直線、フルボア（障害物なし）
• 座: ステンレス製高座（キャビテーション耐性）
• 内蔵: 機械式流量ステム（機械的開度制限器）
• オプション: V-Portスロットルプラグ（低流量での安定化）
• 主な用途: ポンプ場（サージ制御）
• 内部/カタログバーコード: 30587
