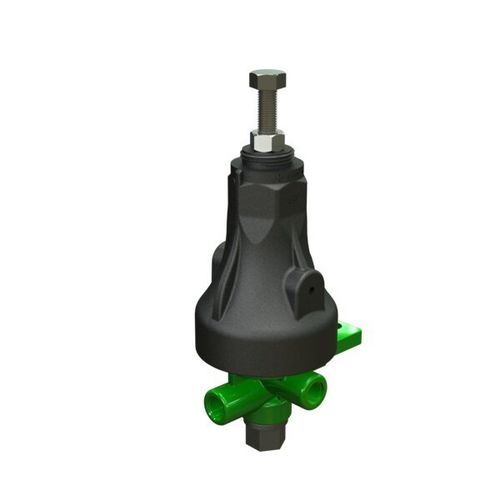

ダイヤフラム式バルブ PC-S-A-P

パイロット式フロー制御調圧

概要
本パイロットは、2ウェイ制御回路の主要機能と3ウェイ制御回路の要素を組み合わせています。直接作動のパイロット弁で、ダイアフラムが圧力に応じて作動し、油圧力と調整ばねの力をバランスさせます。完全にバランスされたトリムにより高い精度と安定性を実現します。減圧回路では、下流圧が設定値を上回るとパイロットが閉止方向に調整します。内部設計は実測圧力と設定圧力の差に比例して主弁の応答速度を動的に変化させます。

特長・利点

• 上流側に統合された動的流量制限器
• ダイアフラムで作動する直接作動型パイロット
• 高精度・高安定性を実現する完全バランストリム
• 圧力差に比例して主弁の応答速度を動的に調整
• 下流圧が設定値を超えると閉止方向に動作（減圧用途に適合）
• 差圧検出用途にも適合

代表的な用途

• 減圧弁（例：レイフラットを用いた低圧灌漑）
• 流量制御弁（Differential Pilot: PC-SD-A-P、シールカバー）
• 差圧保持弁（Differential Pilot: PC-SD-A-P、シールカバー）

ドキュメント（入手可能）

• PC-S-A-P - 製品ページ（メトリック）
• PC-S-A-P - 製品ページ（インチ系）
• PC-S-A-P - 交換部品

仕様 / 技術データ

• モデル: PC-S-A-P
• 商品名: SERVO 2/3ウェイ ミニパイロット
• ブランド: BERMAD
• スプリング: "K" スプリング (0.5–3.0) 標準
• シリーズ / タイプ: Mini Pilots
• 作動方式: 直接作動、ダイアフラム作動
• トリム: 完全バランスドトリム
• 統合機能: 上流側動的流量制限器
• 設計用途: 減圧、流量制御、差圧維持用途
• セグメント: 灌漑
• 内部コード: 28004
