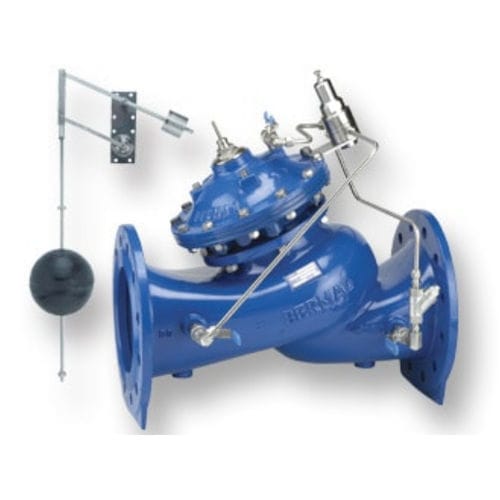

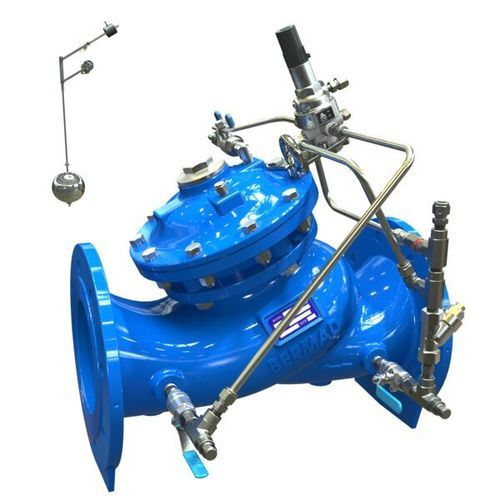

ダイヤフラム式バルブ WW-753-66

油圧操作フロート式レベル調整用

製品概要
油圧作動のレベルコントロールおよび圧力維持弁で、貯水槽の給水と水位を制御します。給水中は、流量や貯水槽水位の変動に関係なく最小の上流圧力を維持します。給水は油圧制御された非調整式の二段式垂直フロートにより行われ、事前設定された低水位で開き、事前設定された高水位で滴下なしに閉止します。

特徴と利点

• 優れた抗キャビテーション特性
• 広い流量範囲
• 高い安定性と精度
• 滴下なしの密閉性
• 機能追加が容易な柔軟な設計
• 障害物のない流路
• 低流量で安定した制御を実現するVポート絞りプラグ（オプション）
• 飲料水対応の高品質材料
• 現場でのラインメンテナンスが可能
• EN-1074、NSF/ANSI 61-372、WRAS、AS 5081等の認証

二室設計

• 穏やかな弁反応
• 保護されたダイアフラム
• 非常に低圧での運転オプション
• 穏やかな閉止曲線

代表的な用途

• 貯水槽の水位制御
• 水の入れ替え用の二段制御
• 上流の需要を優先する給水システム
• タンク充填システムの安全弁として
• 飲料水、消防設備、中水（グレーウォーター）システム

動作原理
弁は油圧で作動し、二段式垂直フロートのパイロットと連動します。事前設定された低水位を検知するとフロート駆動のパイロットが開き給水を行い、事前設定された高水位に達するとパイロットが弁を滴下なく閉じます。給水中は流量や水位の変動に関係なく最小の上流圧力を維持します。

特性 / 技術仕様

• 製品コード: 753-66
• モデル: 753-66
• シリーズ: 700 Sigmaシリーズ
• 種別: レベルコントロールおよび圧力維持弁
• 作動方式: 油圧作動
• フロート: 非調整式二段式垂直フロート
• 機能: 給水時に最小上流圧を維持；低水位で開、 高水位で滴下なしに閉
• 設計: 二室アクチュエータ；ラインでの保守可能
• オプション: 低流量に安定した制御を行うVポート絞りプラグ
• 材料: 飲料水対応の高品質材料、過酷な用途にも適合
• 認証: EN-1074、NSF/ANSI 61-372、WRAS、AS 5081 等
• 主な用途: 貯水槽、飲料水配水、消防設備、中水システム
