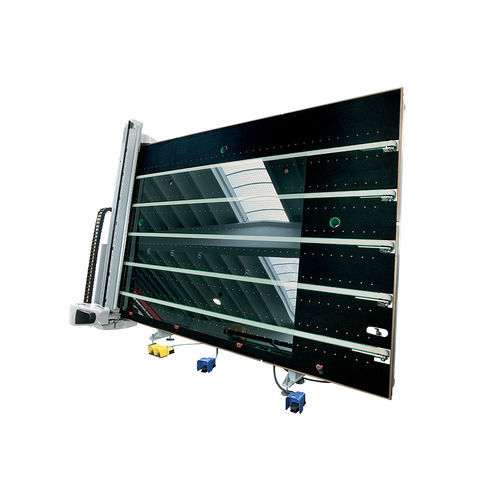

ガラス用切断台 363 BKM series

エアクッションガントリー型自動

製品概要
平板ガラス向けの積載・切断・研削・マーキング・ブレイクアウトを統合したテーブルで、手動または自動の積載・ブレイクアウトモジュールに対応し、合わせガラス向けの切断ラインと組み合わせ可能です。363 BKMは固定式と傾斜式で提供され、クイッククロージング付きエアクッション、ベルトコンベヤ、自動切断圧力選定、Shape Scanner＋ScanCad、機上最適化器およびBCMS Windows制御を備えています。

主な特長

• 自動化と柔軟性を求めるガラス加工業者向けに設計。BKMテーブルは共通の開発プラットフォームに基づく簡単な操作性と産業レベルの信頼性を提供します。
• 2〜19 mmの厚さの板材に対する直線切断や形状切断が可能で、小〜中ロット生産や特注品に対応します。
• スタンドアロン（パネル上での積載、切断、ブレイクアウト）と高生産性のライン統合向け固定構造の両方で提供。多彩なオプションアクセサリを用意。

機能
BKMシリーズの各構造・機能要素は、優れた切断精度と最大の生産性を確保するよう設計されています。

切断ブリッジ

• 構造：ねじれ剛性を高めるために横向きに配置された鋼製切断ブリッジ。
• 駆動：ガントリ伝動を備えた二重ブラシレスモータによる駆動。
• 台車の駆動：高精度で低騒音の直動ガイドを採用し、研削仕上げされた加工面に取り付けられ安定した移動を実現。

台車と切断ヘッド

• 切断：アルミ合金製ボディとロッドを持つ電動切断ヘッド（切断工具またはプラスチック切断対応）。リニアエンコーダによる自動厚み測定と、ソフトウェアからの切断パラメータ自動読み込み。比例ソレノイドバルブによる切断圧調整とガラス面補償システムを搭載。
• 安全：ガラス存在検知器および衝突時に台車・ブリッジを保護する交換可能な制御破断端部。
• 台車：ヘッド制御用電子機器を搭載したアルミ製台車。電子スクエアリング用の光学センサとShape Scannerによる自動形状取得機能を備えます。

ブリッジのガイド

• ガイド：高精度で低騒音のブリッジスライドガイドを採用し、研削仕上げのベッドに取り付けて調整不要で直線的な切断を実現。
• ラック：位置決めと切断精度を最大化する研削済みラックを下向きに配置し、汚れの蓄積を防止。
• 材料：長期の性能を確保する耐久性と摩耗低減素材を使用。迅速なメンテナンスが可能な設計。

技術仕様
作業速度
最大ブリッジ速度：150 m/min
最大台車速度：150 m/min
最大研削速度（Easy deletion）：80 m/min

精度
直線加工時の切断精度：±0.15 mm

加工可能厚さ
ガラス厚さ：2 ÷ 19 mm

作業テーブル
作業台高さ：930 ± 40 mm

バージョン
363 BKM Regular - 寸法：5250 x 2905 mm；最大処理板（Regular）：3810 x 2750 mm
363 BKM Jumbo - 寸法：7600 x 2905 mm；最大処理板（Jumbo）：6100 x 3355 mm

特性 / 技術仕様

• モデル：363 BKM
• 最大ブリッジ速度：150 m/min
• 最大台車速度：150 m/min
• 最大研削速度（Easy deletion）：80 m/min
• 切断精度（直線工程）：±0.15 mm
• 加工可能ガラス厚さ：2 ÷ 19 mm
• 作業台高さ：930 ± 40 mm
• Regular 寸法：5250 x 2905 mm；Regular 最大板：3810 x 2750 mm
• Jumbo 寸法：7600 x 2905 mm；Jumbo 最大板：6100 x 3355 mm
