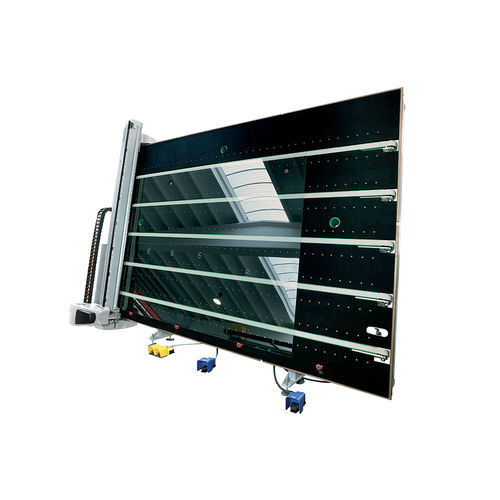

ガラス用切断台 363 EVO series

電動式エアクッション真空

概要
手動または自動の積載およびブレイクアウトモジュールを備えた、積載、切断、研削、マーキング、ブレイクアウトテーブルをフル統合したシステム。合わせガラス用の切断テーブルと連結可能。固定式および傾斜式を用意。クイッククローズ機能付きのエアクッション、ベルトコンベア、自動切断圧選択、Shape Scanner + Scan Cad、マシン内最適化装置、BCMS Windowsによるプロセス管理を装備。

主な特長
363 EVOはBotteroの高性能カッティングプラットフォームで、産業用ガラス加工における柔軟性を提供します。切断工具に加えて最大2つの追加工具（例：Low‑E用研削、CO2レーザー、または自動ラベリング）を装着可能。自動化ラインやIndustry 4.0環境への統合に適しています。

用途上の主要要素

• 200 mm周辺ホイールを用いたLow‑Eガラスの表面除去システム；最大作業速度200 m/min。形状切断のための最適化されたアプローチストロークと軌跡；研削ホイールの摩耗自動測定。異なる厚さの研削ホイール取り付けと保護フィルム（TPF）の除去が可能。処理領域の全域カバーと粉じん拡散を抑える集塵装置を備える。
• ガラス表面への恒久的で高解像度な識別が可能なCO2レーザーマーキングシステム。
• ガラスのトレーサビリティ用自動ラベリングシステム；ラベリングと切断サイクルは同時に稼働可能で、ラベル位置や印字内容の柔軟な設定が可能。

仕様 - 切断ブリッジ
マシンに対して横向きに配置された鋼製切断ブリッジにより、最大の剛性とねじれ抵抗を実現。

• 駆動：ピニオンベルト伝達を備えた2台のブラシレスモーター。
• 伝達機構：ブリッジに沿った正確でバランスの取れた動作を実現する電動軸モーター。
• キャリッジ案内：高精度で低騒音の直線すべり案内、研削済みで加工面に取り付け。

仕様 - キャリッジと切断ヘッド

• 切断：アルミ合金製ボディとロッドによるモータ駆動切断ヘッド、切断工具またはプラスチックスコア工具を装備。リニアエンコーダによる自動ガラス厚測定とソフトウェアにプリセットされた切断パラメータの自動読み込み。比例ソレノイドバルブによる切断圧制御とガラス面補償システム。
• 安全：ガラス存在検出器および衝突時のキャリッジとブリッジへの機械的ストレスを避けるための交換可能な制御破断式ロッド端部。
• キャリッジ：オンボードのヘッド制御と管理用エレクトロニクスを備えたアルミ製キャリッジ；電子的なシートのスクエアリング用光学センサーとShape Scannerによる自動形状取得。

仕様 - ブリッジの搬送

• ガイド：作業者のブレーク側とは反対側に配置された高精度直線ガイドにより、ガイド上の残渣を回避。
• ラック：精密加工されたラックにより最大の位置決め精度と切断精度を確保、汚れの蓄積を防ぐため下向き配置。
• 素材：長期にわたり最適な性能を維持するための高耐久・低摩耗材料で構成された部品。
• メンテナンス：迅速なメンテナンスが可能な、アクセス性の高い部品配置。

技術仕様

• 切断時の最大ブリッジ速度：160 m/min
• 切断時の最大キャリッジ速度：200 m/min
• 切断時の最大キャリッジ速度（代替入力）：160 m/min*
• 2工具搭載時のキャリッジ最大速度（Cut + PPL）：200 m/min
• 2工具搭載時のキャリッジ最大速度（Cut + Laser）：160 m/min
• 2工具搭載時の切断ブリッジ最大速度：160 m/min*
• 3工具搭載時の切断ブリッジ最大速度：160 m/min*
• (* ) TPF使用時は100 m/min
• 標準切断可能厚さ：2 ÷ 19 mm
• オプション厚さ：2 ÷ 25 mm
• 直線加工での切断精度：±0.15 mm
• 作業台高さ：930 ± 20 mm
• 363 EVO Regular - 寸法：4825 x 3822 mm
• 363 EVO Regular - 最大処理シート寸法：3810 x 2750 mm
• 363 EVO Jumbo - 寸法：7125 x 4427 mm
• 363 EVO Jumbo - 最大処理シート寸法：6100 x 3355 mm
