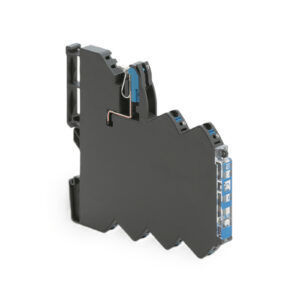

2チャンネル遮断器 CEP

過電流対策遠隔操作式電子

新しいEN 60204-1規格によると、SELV-PELVラインケーブルには過電流保護装置を設けることが義務付けられています。 この規格では、24 Vdcライン上の過電流保護装置が、24 Vdcの制御・指令電圧が21.6 Vを下回る前に故障を解消することが求められています。そうしなければ、制御システムへの電源が遮断され、緊急機能や安全機能の作動が妨げられることになるからです。<br><br>EN 60204-1およびEN 61131-1、-2によれば、SELV-PELVラインの過電流保護装置は、短絡を10 ms以内に、危険な過電流を5秒以内に除去できる能力を備えていなければなりません。 出力過電流耐性の高い電源を使用し、正確かつ高速な保護装置と組み合わせることで、24 Vの電圧が21.6 Vを下回る前に故障を解消することが可能となり、制御への電力供給の途絶を防ぐことができます。<br><br>24 Vdc ラインに設置されたヒューズおよびミニチュア回路ブレーカー（MCB）は、I²t トリップ特性を有しており、要求される速度と精度で故障を解消するには適していません。 さらに、ヒューズを別のタイプに交換すると、保護動作が変化し、システムの安全性が損なわれる可能性があります。<br><br>過電流保護が設置されている回路を適切に調整するには、ラインの総抵抗を考慮する必要があります：<br>R_total = R_connections + R_cables + R_protection + 故障負荷の残留抵抗。<br><br>総抵抗は、保護装置の保証トリップ電流が回路内を確実に流れるように設定されなければなりません。 保護装置の定格が小さすぎること（負荷の突入電流による誤作動を引き起こす可能性がある）や、大きすぎること（動作時間が長くなる）は、絶対に避けなければなりません。<br><br>電源、過電流保護装置、ケーブル、および接続部から構成される回路全体は、24 Vdc が 21.6 Vdc を下回る前に、5 秒以内に過電流を安全に遮断できるよう設計されなければなりません。<br><br>この条件は、高い出力過電流（> +50%）を5秒以上供給できるよう設計されたCabur CSFおよびCSGシリーズ電源と、MCBやヒューズよりもはるかに高い精度と速度を備え、作動時間が周囲温度に依存せず、現地または遠隔でリセット可能なCEP System電子式過電流保護装置を併用することで満たすことができます。<br><br>保護装置の特性<br><br>ミニチュア回路ブレーカー（MCB）には、熱式と磁気式の 2 種類のトリップ特性曲線があります。<br><br>磁気式リリースは、短絡の場合にのみトリップし、I/t 曲線は異なります。 熱式トリップ機構は、MCBの特性曲線にかかわらず同じトリップ曲線を持ち、過負荷状態では図2に示すように動作します：<br<br<br<br<br<br<br<br<br<br<br<br<br<br<br<br<br<br<br<br<br<br<br<br<br<br<br<br<br<br<br<br<br<br<br<br<br<br<br<br<br<br<br<br<br<br<br<br<br<br<br<br<br<br<br<br<

---
