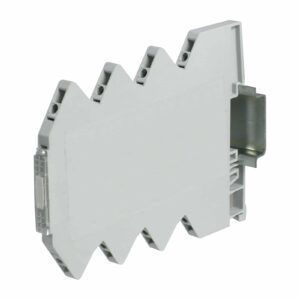

アナログ変換器 LCON

測定温度一般的

これらは、温度（熱電対やPT100抵抗温度検出器）、周波数（近接センサー、接点、フォトセル）、電流 （変流器、ホール効果センサー）、抵抗（ポテンショメータ）、電圧、圧力、レベルなどの物理量を測定するセンサーから生成される電気信号を、標準化された電気信号に変換し、PLC、DCS、および産業用PC（制御システム）の入出力に適合させます。<br><br>あるいは、特定のアナログ信号を別の信号に変換して制御システムの入出力に適合させたり、ガルバニック絶縁によって信号の干渉のない長距離伝送を可能にしたりします<br><br>長距離信号伝送<br><br>電圧信号は、最大 10～20 m の距離まで伝送できます。この範囲を超えると、信頼性が低下し、誘導ノイズや接地ノイズの影響を強く受けるようになります。 このため、電圧信号を20 mを超える距離で伝送するには、それを電流信号に変換し、ガルバニック絶縁を行う必要があります。<br><br>電流信号は300 mを超える距離でも伝送可能であり、誘導ノイズの影響を受けにくいという特徴があります。 電流信号を長距離伝送するには、ガルバニック絶縁が必要です。<br><br>信号のガルバニック絶縁（信号絶縁）：<br><br>これにより、センサー回路が制御回路および電源回路から電気的に絶縁・分離される。したがって、各回路は独自のゼロ電位を基準として動作し、他の回路から絶縁されているため、異なるアース基準間に常に存在する電位差によってその電位が変化することはない。<br><br>これにより、電源、制御システム、およびセンサー／アクチュエータ間の異なる接地電位が絶縁・分離されます。<br><br>これにより、エラーや妨害のない、より信頼性の高い信号伝送が可能になります。<br><br>絶縁定格（kV単位）が高いほど、接地電位、電磁妨害、および過渡現象（落雷、放電など）が存在する場合でも、伝送の安全性が高まります。<br<br>ガルバニック絶縁が必要となるのは、以下の場合です：<br><br>制御システムとセンサー／アクチュエータ間の距離が 20 m を超える場合<br><br>接地電位または基準電位が異なる場合<br><br>接地電位が高い場合、または放電や地絡電流の発生時に高くなる可能性がある場合<br><br>電磁干渉が存在する場合<br><br>信号ケーブルが電源ケーブルと一緒に配管内に敷設されている場合<br><br>アナログコンバータの直列接続および並列接続<br><br>信号の冗長性を確保するため、あるいは単に信号を複製するために、複数のコンバータの入力端子を 1 つのセンサーに接続することができます。<br<br>電流信号の場合、コンバータの入力端子は直列に接続する必要があります。<br<br>電圧信号の場合は、コンバータの入力端子を並列に接続する必要があります。<br>
