24VDC電気機械式継電器 XCKR16

1NO/NCPNPDINレール

概要

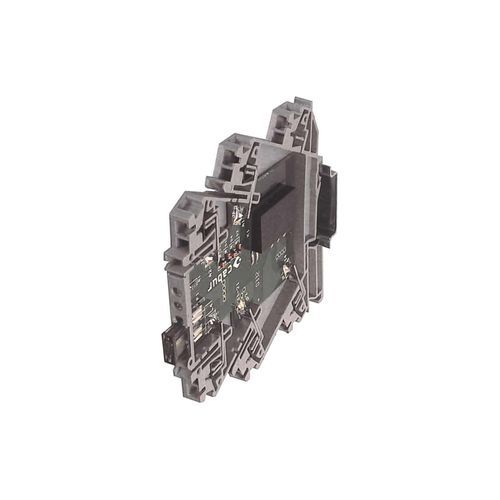

CKR16 単チャネル電磁リレーモジュール XCKR16、コイル 24 Vac/dc、SPDT（1 補助接点）AgSnO2 接点 6 A 定格。レール取り付け用、バネ端子を備えた非抜き差し型。

主な特長

• 非抜き差し型リレー
• PNP および NPN 制御信号に対応
• ポテンシャル配分用のプラグインジャンパーを用意
• 入間表示用 LED 'Input'
• コイル保護：フリーホイールダイオード

注意

• メーカーとリレーモデルは参考表示であり、技術データは代表値とする
• 特注バージョンはリクエストに応じて対応（納期は要確認）
• 出力接点は交換可能な 7.5 A ヒューズで保護されている。負荷と配線に応じて低い値の使用は可能だが、7.5 A を超える値は許容されない。ヒューズは SELV ≤ 50 Vac および ≤ 75 Vdc に適合
• 最終モジュールは常に CK/PT エンドプレートで保護し、IP20 保護等級を確保すること

特性 / 技術仕様

• シリーズ：CKR
• コード：XCKR16
• タイプ：CKR16
• HS コード：85364190
• 入力定格電圧：24 Vac/dc ±10%
• 引き込み / 解放電圧：18 V / 1.2 V
• 消費電流：15 mA ±10%
• ON / OFF 動作時間：10 ms / 5 ms
• 保護回路（入力）：フリーホイールダイオード
• 接続端子（入力）：2.5 mm²（スプリング）
• 入力チャネル：1 非抜き差し
• 接点形式（出力）：SPDT、1 形 C、AgSnO2
• 定格電流（出力）：6 A（30 Vac）
• 連続電流 / 突入：最大 10 A（ピーク）
• 最大ヒューズ電流（出力）：7.5 A（交換可能ヒューズ）
• 出力接続方式：2.5 mm² スプリング端子
• 保護装置：交換可能ヒューズ
• 動作温度範囲：-20…+60 °C
• 入出力絶縁：3 kVac / 60 s
• 保護等級：IP00 / IP20（エンドセクション装着時）
• 過電圧カテゴリ / 汚染度：II / 2
• 表示：LED 'Input'
• ハウジング材質：UL94V-0 プラスチック
• 寸法（L x H x D）：6 x 91 x 100 mm
• 質量（約）：40 g
• 取付：レール上、並列取付（IEC60715/TH35-7.5）
• エンドセクション：XCKPT
• ポテンシャル配分用プラグインジャンパー：PTC/4/02（2 極）；PTC/4/03（3 極）；PTC/4/04（4 極）；PTC/4/05（5 極）；PTC/4/10（10 極）；PTC/4/00（42 極）
