縦型ブレーキコントローラー XMBC2K

DIN送電レール制御ブレーキ用

概要 MBC2Kはマイクロプロセッサ制御の電子式モーターブレーキコントローラで、DCバスから給電されるモータの制動を管理するために設計されています。制動時にモータが発生するDCバス電圧が設定閾値を超えると動作し、エネルギーを外部のブレーキ抵抗へ迂回して消散します。

主な機能と特徴

• DCバス過電圧時の自動作動
• 24…100 VdcのDC電源バスに対応
• 各ユニットはピークで最大2 kWの制動出力を供給、最大4台を並列同期して合計8 kWピークまで対応
• 短絡、過負荷、過温度に対するアクティブ保護
• 7セグメント表示とLEDによる瞬時のバス電圧表示（精度 ±1 V）およびエラーコード表示
• MENUおよびSET/RESETボタンによる簡易プログラミング

設定とユーザーインターフェース 動作前にユニットの設定が必要です。メニューはMENUボタンで移動する3ページ構成で、値はSET/RESETボタンで調整します。設定可能項目：

• ブレーキ作動閾値（VTH）— 20段階
• 作動閾値のヒステリシス — 3 Vまたは6 V切替
• マスター/スレーブモード：単体動作または並列接続（1台のMaster＋最大3台のSlave）

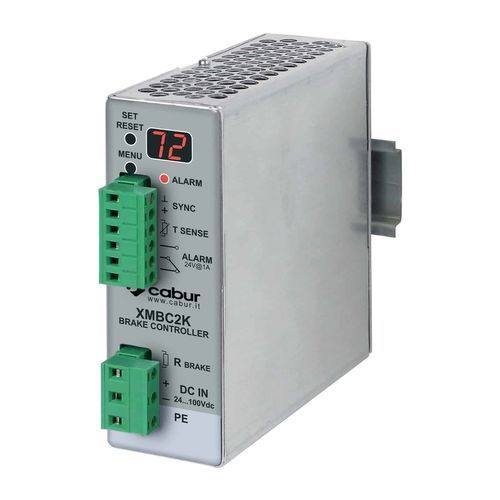

前面パネルの表示とコネクタ 主要な要素とコネクタ：

• SET / RESET：エラーのクリアおよび設定変更（設定モード時）
• MENU：設定モードへの入り口およびメニューのナビゲート
• 同期バスコネクタ：最大4台の並列接続用
• ブレーキ抵抗温度センサコネクタ：オプションのKlixsonセンサ（常閉）用。未使用時は端子を短絡
• リモートアラームコネクタ：障害を知らせるSPDT接点
• ブレーキ抵抗コネクタ：外部ブレーキ抵抗接続用
• DCバスコネクタ：24–100 Vdc電源バス接続用
• 保護接地（PE）端子
• 7セグメント表示で99を超える値表示のための百の位インジケータ
• 制動表示LED
• 7セグメント表示：DCバス電圧、メニュー項目、エラーコード表示
• アラームLED：故障表示

保護と診断 モジュールは安全な動作を確保するためのアクティブ保護を内蔵しています。故障検出時はブレーキ抵抗への制御不能な電流を防ぐためにユニットが停止します。故障は点滅するアラームLEDと7セグメント表示のエラーコードで通知されます。統合されたアラームリレー（SPDT）によりモジュール状態の遠隔監視が可能です。

追加情報

• コード：XMBC2K
• 型式：MBC2K
• DCバス範囲：24…100 Vdc
• 最大制動電流：50 A（1 s）
• 制動時動作電圧：27…106 V、閾値は20段階で調整可能
• 閾値ヒステリシス：3 Vまたは6 V選択可能
• ユーザーインターフェース：2つのセットアップボタン（SET/RESET、MENU）、2個の7セグメント表示、1個のアラームLED、1個のSPDTリモート故障接点
• 保護機能：DCバス低電圧保護、短絡、過負荷、ブレーキ抵抗過温度（サーモ接続時）、モジュール内部過温度（>90°C）
• 並列接続：最大4台を同期して接続し、ピーク制動出力合計最大8 kW
• 消費損失：20 W
• 動作温度範囲：0…+70°C
• 入力/接地絶縁：500 Vac / 60 s
• 安全規格：EN60950（SELVは60 Vdcまで）
• EMC規格：EN55011 クラスB
• 過電圧カテゴリ / 汚染度：II / 2
• 保護等級：IP20
• 端子許容断面：2.5 mm²
• 筺体材質：アルミニウム
• 寸法（L×H×D）：39 × 128 × 115 mm
• 質量（約）：200 g
• 取付：IEC60715/TH35レールに垂直取り付け、隣接部品から10 mm間隔を確保
• 対応レール：PR/3/AC, PR/3/AC/ZB, PR/3/AS, PR/3/AS/ZB
• 認証・表示：CE
