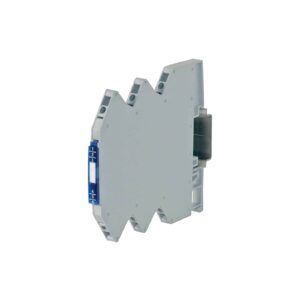

アナログ信号変換器 / 遮断機 CW

絶縁器DINレール

これらは、温度（熱電対やPT100抵抗温度検出器）、周波数（近接センサー、接点、フォトセル）、電流 （変流器、ホール効果センサー）、抵抗（ポテンショメータ）、電圧、圧力、レベルなどの物理量を測定するセンサーから生成される電気信号を、標準化された電気信号に変換し、PLC、DCS、および産業用PC（制御システム）の入出力に適合させます。 あるいは、特定のアナログ信号を別の信号に変換して制御システムの入出力に適合させたり、ガルバニック絶縁によって干渉のない長距離信号伝送を可能にしたりします。 長距離信号伝送 電圧信号は最大10～20 mの距離まで伝送可能ですが、この範囲を超えると信頼性が低下し、誘導ノイズや接地ノイズの影響を強く受けやすくなります。このため、20 mを超える距離で電圧信号を伝送するには、それを電流信号に変換し、ガルバニック絶縁を施す必要があります。 電流信号は300 mを超える距離まで伝送可能であり、誘導ノイズの影響を受けにくい。電流信号を長距離伝送するには、ガルバニック絶縁が必要である。 信号のガルバニック絶縁（信号絶縁）： これは、センサー回路を制御回路および電源回路から電気的に絶縁・分離するものです。したがって、各回路は独自のゼロ電位を基準として動作し、他の回路から絶縁されているため、異なるアース基準間に常に存在する電位差によってその電位が変化することはありません。 これにより、電源、制御システム、およびセンサー／アクチュエータ間の異なる接地電位が絶縁・分離されます。 これにより、エラーや妨害のない、信頼性の高い信号伝送が可能になります。 絶縁定格（kV単位）が高いほど、接地電位、電磁妨害、および過渡現象（落雷、放電など）が存在する場合でも、伝送の安全性が高まります。 以下の場合には、電気的絶縁が必要です： 制御システムとセンサー／アクチュエータ間の距離が 20 m を超える場合 接地電位または基準電位が異なる場合 接地電位が高い場合、または放電や地絡電流が発生した場合に高くなる可能性がある場合 電磁干渉が存在する場合 信号ケーブルが電源ケーブルとともに配管内に敷設されている場合 アナログコンバータの直列接続および並列接続 信号の冗長性を確保するため、あるいは単に信号を複製するために、複数のコンバータの入力端子を単一のセンサーに接続することが可能です。 電流信号の場合は、コンバータの入力端子を直列に接続する必要があります。 電圧信号の場合は、コンバータの入力端子を並列に接続する必要があります。
