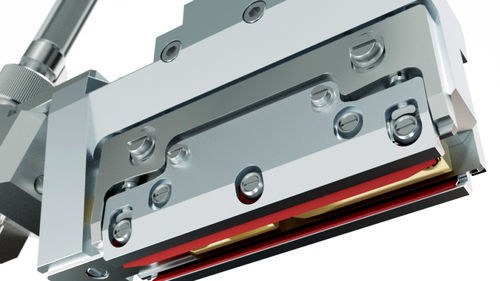

ニスコーティングおよびラミネートマ装置 PowerCOAT oP series

エポキシ樹脂ベース円筒形物体用梱包用

概要
溶接部の効果的な保護は、3ピース缶の品質にとって重要です。Soudronicは、内縫い・外縫い用の粉体塗装およびウェットラッカーの全自動システムを提供します。システムはライン構成、生産速度、缶胴サイズに合わせてカスタマイズ可能です。清潔で簡便な運用と、低い粉体／ラッカー消費を実現します。

用途

• 内縫い (Seam Inside)
• 外縫い (Seam Outside)
• 粉体塗装（内外含む）
• ウェットラッカー：エアレススプレー、エアスプレー、ローラー塗布、ブラシ塗布

主な利点（PowerCOAT oP）

• 速やかな色替え：高不透明の新しい粉体により、色替えを15～30分に短縮（PowerCOAT oP Flex）。
• 高速度：粉体システムは処理速度最大100 m/min（特定用途では一部シリーズが最大140 m/minを記載）。
• 精密塗布：塗布厚さを監視し正確に制御。
• ZeroGAP：缶胴間のギャップを監視・調整し、粉体の缶内侵入を最小化。
• 塗布機の簡単交換：ラッカーと粉体の迅速な切替（ZeroGAP上部コンベヤーが対応）。
• 内外とも1台の粉塔で対応：内外両面を1台の粉体ユニットで処理可能；2台と比べてコスト削減（>25％）かつ同一粉体の併用が可能。

機種（概要）
Machine Type | Location | Application | Weld position | Welding speed [m/min] | Body Diameter [mm] | Seam coating width | Powder changeover time | Powder container size | Stand-alone System
PowerCOAT oP Performance | Seam Outside | Powder Coating | top weld, bottom weld | 8 – 80 | 52 – 400 | 7.5 – 15 | 1 – 2 hrs | all drum sizes | yes
PowerCOAT oP Flex | Seam Outside | Powder Coating | top weld, bottom weld | 8 – 80 | 52 – 400 | 7.5 – 15 | 15 – 30 min | max. 20 kg | yes

追加シリーズおよび利用可能な技術

• SOUCOAT P-80S / P-120S（Seam Inside、粉体塗装）
• PowerCOAT iP（Seam Inside、粉体塗装）
• PowerCOAT oP（Seam Outside、粉体塗装）
• PRC、ORC、ORC-BP、DRC（ローラー／ウェットラッカーソリューション）
• LNS、LAS、ANL、OSS（各種ラッカー塗布技術）

機能とモジュール

• PowerCURE Preheater：ライン速度向上時に適切な硬化温度を得るための1.5 mの短い誘導加熱キュアオーブン；外部粉体システムや既存のガスオーブンと併用可能；溶接機とオーブンの間に設置でき、缶排除ステーションを含めることができる。
• savePro powdermonitor：各缶の粉量を測定；粉厚が閾値を下回ると溶接機を停止させることが可能（白色および透明粉体に対応）。
• Seam cooler：高溶接速度、VPPA-Powderおよび内側ローラー塗布システム向けの冷却ノズルオプション；溶接機の出口コンベヤに取り付け。
• Industry 4.0対応：OPC-UAインターフェースで未加工データを転送（例：ERPへ）；機械状態、稼働率、主要エラー、イベントログを送信。
• FDA対応可能：着色粉体の化学成分は食品安全上問題がないものがあり；最終製品は依頼によりFDA認証可能；ZeroGAPコンベヤーの制御と予熱により缶内部の粉体粒子を最小化。

付属品と試験機器

• MICRO.MATE：鉄／鋼基材用のコンパクトな塗膜厚測定器 0 – 1000 µm；測定スポット 2 mm；現場および狭所での使用に最適。
• CURE.LOG：缶の温度・ねじれ・衝撃を追跡するデータロガー。硬化プロファイル収集、監視、トラブルシューティングに使用。
• Stripe Cutter STC：溶接／塗装された缶胴からストライプを切り出して品質管理に使用。フォーマット範囲：
  • 直径 45 – 185 mm、ストライプ幅 23 mm
  • 直径 52 – 185 mm、ストライプ幅 23 mm
  • 直径 99 – 330 mm、ストライプ幅 33 mm
  • 高さ：320 mm
  • 板厚最大：0.32 mm
• Precision Balance PWB (Mettler)：計量範囲 0 – 500 g；分解能 0.001 g；塗布された粉やラッカー量の迅速確認用。
• Powder Beading Tester PBT：エポキシ／ポリエステル粉体の硬度（ビーズ破断）および付着性を評価（板厚 0.16 – 0.22 mm）。
• Vacuum Cleaning System：粉体システム向け；電源モデル 110–120 V または 220–240 V；大きなメインフィルター面積（2,100 cm2）とオプションの HEPA/ULPA フィルター；着脱式フィルターバッグ（9.75 L）と車輪付の堅牢シャーシ。

機械性能と適合性
小型エアロゾルから大型ドラムまで、あらゆる缶フォーマットに対応可能；すべてのフォーマットで適切な粉体塗布が確保されます。

仕様 / 技術データ

• 処理速度（粉体システム）：最大 100 m/min（シリーズにより一部のラッカー／エアレスシステムは最大140 m/min の範囲を示す場合あり）。
• PowerCOAT oP Performance：溶接速度 8 – 80 m/min；胴径 52 – 400 mm；シーム塗布幅 7.5 – 15 mm；粉体切替時間 1 – 2 時間；粉体容器：すべてのドラムサイズ；スタンドアロン：はい。
• PowerCOAT oP Flex：溶接速度 8 – 80 m/min；胴径 52 – 400 mm；シーム塗布幅 7.5 – 15 mm；粉体切替時間 15 – 30 分；粉体容器最大 20 kg；スタンドアロン：はい。
• SOUCOAT P-80S / P-120S（内側粉体）：溶接速度 9 – 115 m/min；胴径 45 – 330 mm。
• PRC（ローラー湿式ラッカー、上部溶接）：溶接速度 9 – 125 m/min；胴径 45 – 200 mm。
• ORC / ORC-BP（ローラー湿式ラッカー）：溶接速度 10 – 100 m/min；胴径 45 – 330 mm。
• DRC（ローラー湿式ラッカー、内側）：溶接速度 10 – 115 m/min；胴径 52 – 165 mm。
• LNS（ラッカーエアレス、内側）：溶接速度 9 – 140 m/min；胴径 45 – 330 mm。
• LAS（ラッカーエアスプレー、内側）：溶接速度 9 – 125 m/min；胴径 52 – 330 mm。
• ANL（ラッカー刷毛、外側）：溶接速度 9 – 25 m/min；胴径 99 – 330 mm。
• OSS（ラッカーエアレス、外側、上部溶接）：溶接速度 50 – 140 m/min；胴径 45 – 330 mm。
• PowerCURE Preheater：誘導加熱オーブン長さ 1.5 m（予熱モジュール）。
• ZeroGAP：缶内への粉体侵入を最小化するためのギャップの能動監視および調整。
• FDA 承認可能：粉体組成は食品安全認証に対応可能（要依頼）。
