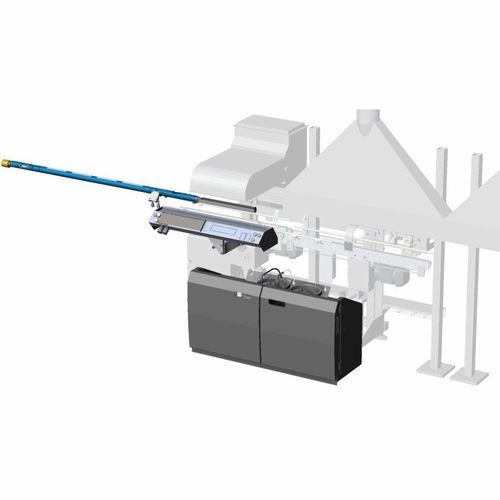

ニスコーティングおよびラミネートマ装置 LAS series

円筒形物体用金属用アルミニウム用

概要
溶接継ぎ目の有効な保護は、三分割缶の品質に不可欠です。Soudronicは、内側および外側の継ぎ目向けに、完全自動の粉体塗装および湿式ラッキングシステムを提供します。システムはライン構成、生産速度、缶胴サイズに合わせてカスタマイズ可能です。簡単でクリーンな操作と低い粉体・ラッカー消費を目的に設計されています。

利用可能なシリーズ（例）

• SOUCOAT P-80S / P-120S
  • 位置：継ぎ目内側
  • 用途：粉体コーティング
  • 溶接位置：トップ溶接
  • 技術：粉体ラッカー
  • 溶接速度：9 – 115 m/min
  • 胴径：45 – 330 mm
• PowerCOAT iP
  • 位置：継ぎ目内側
  • 用途：粉体コーティング
  • 溶接位置：トップ溶接、ボトム溶接
  • 技術：粉体ラッカー
  • 溶接速度：8 – 80 m/min
  • 胴径：52 – 400 mm
• PowerCOAT oP
  • 位置：継ぎ目外側
  • 用途：粉体コーティング
  • 溶接位置：トップ溶接、ボトム溶接
  • 技術：粉体ラッカー
  • 溶接速度：8 – 80 m/min
  • 胴径：52 – 400 mm
• PRC
  • 位置：継ぎ目外側
  • 用途：ローラーコーティング
  • 溶接位置：トップ溶接
  • 技術：湿式ラッカー
  • 溶接速度：9 – 125 m/min
  • 胴径：45 – 200 mm
• ORC / ORC-BP
  • 位置：継ぎ目外側
  • 用途：ローラーコーティング
  • 溶接位置：トップ溶接（ORC） / ボトム溶接（ORC-BP）
  • 技術：湿式ラッカー
  • 溶接速度：ORC 10 – 100 m/min; ORC-BP 10 – 100 m/min
  • 胴径：45 – 330 mm
• DRC
  • 位置：継ぎ目内側
  • 用途：ローラーコーティング
  • 溶接位置：トップ溶接
  • 技術：湿式ラッカー
  • 溶接速度：10 – 115 m/min
  • 胴径：52 – 165 mm
• LNS
  • 位置：継ぎ目内側
  • 用途：ラッカー・エアレス塗布
  • 溶接位置：トップ溶接、ボトム溶接
  • 技術：湿式ラッカー
  • 溶接速度：9 – 140 m/min
  • 胴径：45 – 330 mm
• LAS
  • 位置：継ぎ目内側
  • 用途：ラッカー・エアスプレー
  • 溶接位置：トップ溶接
  • 技術：湿式ラッカー
  • 溶接速度：9 – 125 m/min
  • 胴径：52 – 330 mm
• ANL
  • 位置：継ぎ目外側
  • 用途：ブラシ塗布
  • 溶接位置：トップ溶接
  • 技術：湿式ラッカー
  • 溶接速度：9 – 25 m/min
  • 胴径：99 – 330 mm
• OSS
  • 位置：継ぎ目外側
  • 用途：ラッカー・エアレス塗布
  • 溶接位置：トップ溶接
  • 技術：湿式ラッカー
  • 溶接速度：50 – 140 m/min
  • 胴径：45 – 330 mm

システム設計 — 主要要素

• SSCOガンとクイックコネクションを備えたスプレーアーム
• ラッカーフィルター
• 加圧ラッカータンク
• 制御システム：スタンドアロンまたは溶接機やキュアリングシステムに統合（オプション）
• 吸気フードおよびフィルターボックス（ファンは顧客手配）

ラッカースプレーアーム（LSA） — 特長

• 缶胴内部の汚染を防ぐドリップパン
• クイックコネクションとスプレーガン
• スプレー幅の簡単調整と迅速な整列
• 高溶接速度向けの内部冷却

ラッカコンテナ2（LC2）

• 2つのラッカコンテナ（各18 L）を装備
• チューブ、バルブ、ガンの洗浄用に1つの溶剤コンテナ（18 L）
• 統合ラッカーフィルター
• 移動用キャスター取り付け
• オプション：UTC（Uninterrupted Tank Change）および最大2台のパドルミキサー

湿式ラッカー用サービスキット

• 超音波クリーナー（スプレー用途）
• ノズル清掃用ニードルと専用ノズルキー
• スプレー用途用フィルターカートリッジ（0.002", 0.003", 0.004"）
• 温度計、ストップウォッチ、DIN 4粘度カップ、清掃ブラシ、スクレーパー

Soudronic Insights Ready

• 機械がInsights対応機（例：溶接機）に接続された際の基本ダッシュボード
• 機械および構成部品レベルで限定的なリアルタイム生産統計を提供
• 提供項目：機械状態、稼働率、上位5件のエラー統計、イベントログ

機種 — 例：LASファミリー

• LAS-E
  • 位置：継ぎ目内側
  • 用途：湿式ラッカー
  • 溶接位置：トップ溶接
  • 溶接速度：9 – 125 m/min
  • 胴径：52 – 330 mm
  • スプレー挙動：間欠（クロック）、最大 650 cpm
  • ラッカー：水性および溶剤系
  • ラッカータンク：3 × 18 L（ラッカー / 予備 / 溶剤）
  • 制御：電気制御（スタンドアロンまたは統合）
• LAS-E U
  • LAS-Eと同じ基本レンジ；UNICONTROL統合またはスタンドアロン運転向けに設計

注意

• システムは異なる缶胴フォーマットやライン構成に適応可能；多くのオプションとアクセサリで生産・工程要件に対応可能です。
• すべての技術範囲（溶接速度、胴径、粘度範囲、タンク容量）は選択するシリーズと構成に依存します。

技術仕様 / 仕様

• シリーズ別の典型的な溶接速度範囲：8 – 80 m/min; 9 – 125 m/min; 10 – 115 m/min; 50 – 140 m/min（シリーズ依存）
• 胴径の作業範囲：45 – 400 mm（シリーズ依存）
• ラッカータンク：一般的に18 Lタンク；システムは通常2–3タンク（ラッカー、予備、溶剤）を使用
• LASファミリーのラッカー粘度（DINカップ4）：約15 – 20秒
• 粉体塗布：内外継ぎ目向けの粉体ラッカ技術（特定シリーズ）
• 湿式ラッカーオプション：エアレス、エアスプレー、ローラー、ブラシの各塗布技術を利用可能
• スプレー挙動の例：LASは最大650 cpmまでの間欠塗布
• 利用可能なアクセサリ：UTC（Uninterrupted Tank Change）、パドルミキサー、Liquid Lacquer Monitor（LLM）、サポートコンベヤ、ストライプカッター、粉体/ラッカー測定用精密秤、被覆厚計（MICRO.MATE）、キュアデータロガー（CURE.LOG）
