ニスコーティングおよびラミネートマ装置 ORC series

金属用

概要 溶接部の効果的な保護は、スリーピース缶の品質にとって極めて重要です。溶接の後、高品質の缶を製造するための次のステップは、内側と外側の継ぎ目に耐久性のある保護層を塗布することです。当社では、内側と外側の継ぎ目に全自動の粉体塗装または湿式ラッカー塗装システムを提供しています。当社のシーム保護システムは、あらゆるシステム構成、生産速度、缶体サイズに合わせてカスタマイズが可能です。簡単でクリーンな操作と、パウダーやラッカーの少ない消費量を保証します。 利用可能なシリーズ（例） シリーズSOUCOAT P-80S / P-120S｜ 場所：シームインサイド｜用途パウダーコーティング｜溶接位置：トップウェルド｜技術：パウダーラッカー｜溶接速度[m/min]：0.5m/minパウダーラッカー｜溶接速度[m/min]: 9 - 115｜ボディ径[mm]：45 - 330｜会社ブランド：ソウドロニック シリーズパワーコートiPシームインサイド｜用途パウダーコーティング｜溶接位置: 上部溶接, 下部溶接｜技術：パウダーラッカー｜溶接速度 [m/min]: 8 - 80｜ボディ径 [mm]：52 - 400｜会社ブランド：フライグ シリーズパワーコート oPシームアウトサイド｜アプリケーションパウダーコーティング｜溶接位置: 上部溶接、下部溶接｜技術：パウダーラッカー｜溶接速度[m/min]: 8 - 80｜ボディ径[mm]：52 - 400｜会社ブランド：フライグ シリーズPRC｜場所：シームアウトサイド｜アプリケーション：ローラーコーティング｜溶接位置：トップ溶接｜技術：湿式ラッカー｜溶接速度[m/min]：9 - 125湿式ラッカー｜溶接速度[m/min]：9～125｜本体直径[mm]：45～200｜会社ブランド：FreiAGシリーズ45-200｜会社ブランド：ソウドロニック シリーズ: ORCORC｜位置｜用途｜シームアウトサイドシームアウトサイド｜アプリケーション：ローラーコーティング｜溶接位置：トップ溶接｜技術：湿式ラッカー｜溶接速度[m/min]：10〜100｜ボディ径[mm]：45-330｜会社ブランドフライグ シリーズ: ORC-BPORC-BP｜場所：シームアウトサイド｜用途ローラーコーティング｜溶接位置: 下部溶接｜技術：湿式ラッカー｜溶接速度[m/min]：10〜100｜ボディ径[mm]：45 - 330｜ ブランドフライグ シリーズ: DRCDRC｜場所シームインサイド｜用途ローラーコーティング｜溶接位置：トップ溶接｜技術：湿式ラッカー｜溶接速度[m/min]：10 - 115｜ボディ径[mm]：52 - 165｜会社ブランドフライグ シリーズ: LNSLNS｜場所シームインサイド｜アプリケーションラッカーエアレス｜溶接位置：上面溶接、下面溶接｜技術：湿式ラッカー｜溶接速度[m/min]：9～140｜ボディ径[mm]：45～330｜会社ブランド：FreiAG（フライアグ）LNSシリーズ45〜330｜会社ブランドソウドロニック シリーズ: LASLAS｜場所シームインサイド｜アプリケーション：湿式ラッカー｜溶接速度[m/min]：9～125｜ボディ径[mm]：52～330｜会社ブランド：LAS52 - 330｜会社ブランドソウドロニック シリーズ: ANLANL｜ 位置：シームアウトサイド｜用途ラッカーブラシコーティング｜溶接位置：トップ溶接｜技術：湿式ラッカー｜溶接速度 [m/min]: 9 - 25｜ボディ径 [mm]: 99 - 330｜会社ブランド：ソウドロニック シリーズ: OSSOSS｜位置：シーム外側シームアウトサイド｜アプリケーション：ラッカーエアレス｜溶接位置：トップウェルド｜技術：湿式ラッカー｜溶接速度[m/min]：50 - 140｜ボディ径[mm]：45 - 330｜会社ブランドソウドロニック 特長と利点（一部抜粋）信頼性の高い塗布ユニット。

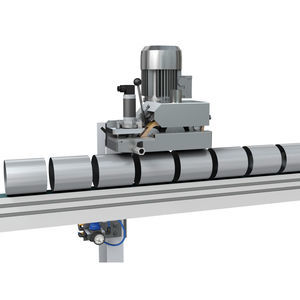

• あらゆる種類の缶（食品、飲料、エアゾール）および一般的な容器に対応する多用途の外面塗装ユニット
• 実績のある設計と高品質のコンポーネントにより、取り扱いが簡単でメンテナンスが最小限で済みます
• 高さ調節が簡単で、他の缶径に素早く変更できます
• リフトアップ式ユニット
• 倒立ボトル付きの基本バージョン
• 多くの追加機能を備えたアップグレードとして全自動システムもご利用いただけます

。 ラッカーレベル監視

自動モニタリングがラッカーレベルの低下を検出し、HMIを介してオペレーターに通知します。

検出センサーがトランスファーリザーバーのレベルをモニタリングします。 モダンで快適なHMI

タッチスクリーンを備えたPLCと、レシピ、テキストと画像によるエラーログ、効率評価、メンテナンスの推奨、統合された操作説明などの機能を備えた最新のHMI

。 高品質のアプリケーションローラー

合成ローラー（サイドストライプ幅10 / 12 / 15 / 20 mm）は、高品質のラッカー塗布に使用できます。

ゴムローラー（サイドストライプ幅10 mm）は、PRC-BPに使用できます。

スチールローラー（サイドストライプ幅7.2 / 10 mm）は、最も耐久性のあるラッカー処理に使用できます。 ラッカー容器

ORC-AおよびORC-BPAの場合：ラッカー容器（18リットル）と溶剤容器（9リットル）により、簡単な操作とクリーニングが可能です。

マシンタイプでは、構成に応じてボトル（2リットル）または加圧式18リットル容器を使用できます。 人間工学に基づいた省スペーススタンド

スタンドアロンタイプは、ラッカー容器とコントロールをコンパクトなスタンドに統合し、省スペースで操作できます。 マシンタイプ（例） マシンのタイプORC-M｜場所：シームアウトサイド｜アプリケーション：湿式ラッカー｜溶接位置：トップ溶接｜溶接速度[m/min：］10〜100｜ボディ径[mm]：45〜330｜ローラー幅[mm]: 合成10/12/15/20; スチール4/7.2/10｜ラッカータイプ: 水性および溶剤性｜ラッカー粘度DIN Cup 4 [sec]: 25〜35｜ラッカー容器: ボトル, 2リットル｜ラッカーレベル監視：ラッカーレベルセンサー：HMIで安全時間を調整可能｜スタンドアロンシステム：はい（標準）｜駆動：DC24 Vブラシレスモーター 機械タイプORC-A｜場所シームアウトサイド｜アプリケーション湿式ラッカー｜溶接位置：トップ溶接｜溶接速度[m/min：］10〜100｜ボディ径[mm]：45〜330｜ローラー幅[mm]: 合成10/12/15/20; スチール4/7.2/10｜ラッカータイプ: 水性および溶剤性｜ラッカー粘度DINカップ4 [sec]: 25〜35｜ラッカー容器: 18リットル加圧ラッカー容器｜ラッカーレベル監視：ラッカー・レベル・センサー：HMIで安全時間を調整可能｜スタンドアローン・システム：はい（標準）｜駆動部：DC24 Vブラシレス・モーター アクセサリー (選択) アクセサリー (選択) MICRO.MATE（マイクロメイト 塗膜厚計MICRO.MATEは、ISO 2178に準拠した0～1000 µmまでの鉄およびスチール基材の塗膜厚を測定し、直径2 mmのスポットサイズで動作します。 CURE.LOG（キュアログ CURE.LOGは、硬化中の熱管理用データロガーです。温度、ねじれ、衝撃を記録し、プロセスの監視、最適化、トラブルシューティングのための硬化プロファイルを収集します。 ストライプカッターSTC

精密天秤PWBメトラー

特徴/仕様技術

• 用途：粉体塗装（内側/外側シーム）、湿式ラッカー塗装（エアレス、エアスプレー、ローラー、ブラシ）
• あらゆるシステム構成、生産速度、缶体サイズにカスタマイズ可能
• 技術：粉体ラッカーと湿式ラッカー
• 溶接速度範囲例：約8～140 m/分。8～140m/分（シリーズおよび機械タイプによる）
• ボディ直径の例：45mmから400mmまで（シリーズによる）
• ラッカー容器：ボトル（2リットル）または加圧容器（例：18リットル）
• 機械タイプにより異なります、マシンのタイプにより、18リットル）
• ラッカー粘度（DIN Cup 4）：通常25～35秒（マシンに依存）
• ローラー幅：合成10/12/15/20 mm、スチール4/7.2/10 mm、特定シリーズのゴム製オプション
• スタンドアロンシステムの利用可能性：多くのマシンタイプで利用可能（標準）
• 駆動例：ローラー駆動用24 VDCブラシレスモーター
• HMI/制御：レシピ、画像付きエラーログ、効率評価、メンテナンスガイダンスを提供するタッチスクリーン付きPLC
