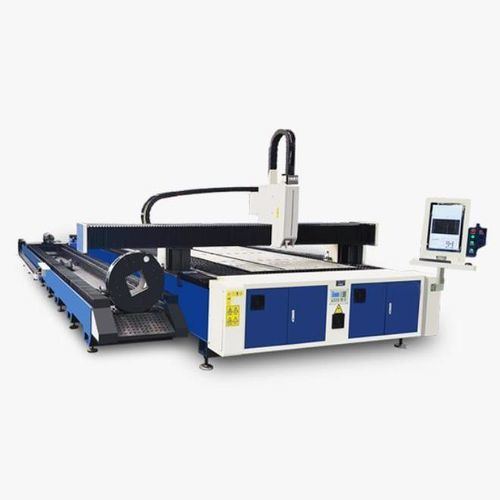

レーザー切断機 LY6020Wスチール用管シ－ト
お気に入りに追加する
商品比較に追加する
特徴
- 切断方法
- レーザー
- 切断材料
- スチール用
- 切断製品
- 管, シ－ト
- 用途
- 産業用
- その他の特徴
- 自動, 大量生産用, 空圧式, エクスチェンジ テーブル付, 回転式
- パイプ径
最大: 240 mm
(9 in)最少: 15 mm
(1 in)- 切断速度
2 m/s, 120 m/s
(6.562 ft/s)- レーザー出力
最大: 6,000 W
最少: 3,000 W
- 繰り返し切断精度
0.1 mm
(0.0039 in)- 加速度
7.85 m/s²
(25.75 ft/s²)- 全長
6,000 mm
(236 in)
詳細
製品概要
チューブと板材のレーザー切断を一体化したソリューションで、チューブモードと板材モードの切替が迅速に行えます。丸管、角管、長方形管、成形管および板材加工に対応した産業向け設計です。
主な特長
用途と能力
構造部品、フレーム、自動車部品、農業機器および一般産業用の配管加工に適します。パンチングや複雑形状プロファイルの切断もサポートします。
技術仕様
切断サンプル
典型的な切断品質や実現可能なプロファイルを示すサンプル画像を用意しています。
チューブと板材のレーザー切断を一体化したソリューションで、チューブモードと板材モードの切替が迅速に行えます。丸管、角管、長方形管、成形管および板材加工に対応した産業向け設計です。
主な特長
- 安定したクランプを実現する大径空気チャック
- ワンボタンクランプと自動センタリング
- 空気式クランプで締付力を調整可能
- 角鋼やチャネル鋼の切断にも対応
用途と能力
構造部品、フレーム、自動車部品、農業機器および一般産業用の配管加工に適します。パンチングや複雑形状プロファイルの切断もサポートします。
技術仕様
- 製品型番：LY6020W
- 最大パイプ長さ：6 m
- レーザー出力：3 kW～6 kW
- 加工種類：丸管、角管、楕円管、U字管；パンチング；板材切断
- 回転速度：150 r/min
- パイプサイズ：丸管 15 mm–240 mm；角管 20 mm–240 mm
- X軸/Y軸加速度：0.8 G
- 最大アイドル速度：120 m/min
- 繰返し位置決め精度：±0.1 mm
切断サンプル
典型的な切断品質や実現可能なプロファイルを示すサンプル画像を用意しています。
