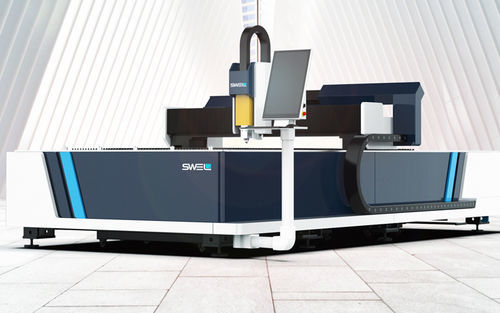

レーザー切断機 CHP

金属用板金用金属板用

製品名
CHPシリーズ - 大判金属レーザー切断機（高出力）

概要

• プロフェッショナルな機械設計、モダンな外観、複数の特許技術を採用。
• 高い加工精度、速い切断速度、狭い溝幅、滑らかな断面。

圧倒的な速度、性能の飛躍

• 大判加工に最適化された単一プラットフォームのオープン構造。
• 多方向での積載に対応し、作業効率を向上。
• 高い機械的安定性と加速された切断速度。

新設計の二重ビームベッド構造

• 高効率加工のニーズに対応する設計。
• 自社開発のストッパープラグイン二重ビーム構造により剛性を強化。
• 長時間加工でも変形が少なく、安定した装置運転を確保。

モジュール式ワークテーブル設計

• モジュール構成の作業台で、迅速な交換と構成変更が可能。
• 高い耐荷重性を持つ安定した作業台構造。
• 分解・交換・保守が容易でダウンタイムを低減。

ベッドの利点

• より安定したベッド構造で精度と再現性を向上。
• 大判フォーマットにより切断範囲を拡大しつつ精度を維持。

仕様（技術パラメータ）
製品モデル | LY4020A | LY6025A | LY8025A
加工面積 | 4030*2030mm | 6030*2530mm | 8030*2530mm
Y軸ストローク | 4030mm | 6030mm | 8030mm
X軸ストローク | 2030mm | 2530mm | 2530mm
Z軸ストローク | 200mm | 200mm | 200mm
X/Yリンク速度 | 100m/min（全モデル）
X/Y加速度 | 1.5G（全モデル）
X/Y繰り返し位置決め精度 | ±0.02mm（全モデル）
レーザー出力 | 3KW-6KW（LY4020A） | 3KW-12KW（LY6025A） | 6KW-20KW（LY8025A）

切断サンプル
製品ページに切断サンプル画像を掲載しており、典型的な切断品質とエッジ仕上げを示しています。

仕様 / 技術仕様

• モデル: LY4020A, LY6025A, LY8025A
• 加工面積 (LY4020A): 4030 x 2030 mm
• 加工面積 (LY6025A): 6030 x 2530 mm
• 加工面積 (LY8025A): 8030 x 2530 mm
• Y軸ストローク: 4030 / 6030 / 8030 mm（モデル別）
• X軸ストローク: 2030 / 2530 / 2530 mm（モデル別）
• Z軸ストローク: 200 mm
• X/Yリンク速度: 100 m/min
• X/Y加速度: 1.5G
• 繰り返し位置決め精度: ±0.02 mm
• レーザー出力範囲: 3 kW–6 kW, 3 kW–12 kW, 6 kW–20 kW（モデルにより異なる）
