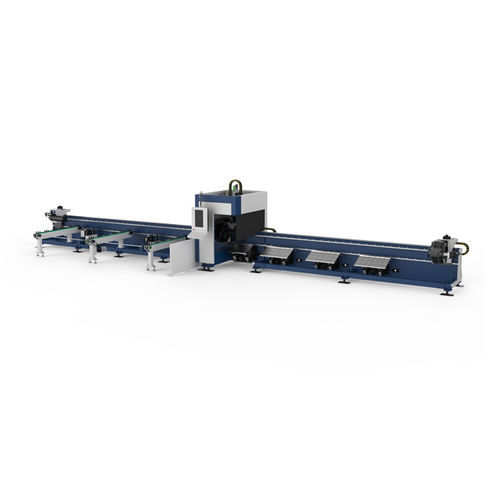

レーザー切断機 LY12036Tステンレススチール用炭素鋼用形材
お気に入りに追加する
商品比較に追加する
特徴
- 切断方法
- レーザー
- 切断材料
- ステンレススチール用, 炭素鋼用
- 切断製品
- 管, 形材
- 制御タイプ
- CNC
- 用途
- 建築機械用
- 材料の搬入
- 自動搬入・搬出
- 構成
- 大型, 3軸
- その他の特徴
- 自動, 高精度, 高速, 高効率, 激しい使用に耐える, 経済的, モジュラー, 自動供給機能付, 回転駆動
- X軸移動距離
3,030 mm
(119.29 in)- Y軸移動距離
1,530 mm
(60.24 in)- パイプ径
最少: 20 mm
(1 in)最大: 350 mm
(14 in)- レーザー出力
最少: 6,000 W
最大: 12,000 W
- 繰り返し切断精度
0.05 mm
(0.002 in)- 全長
12,000 mm
(472 in)- 積載量
1,200 kg
(2,645.5 lb)
詳細
概要
丸ごと管材切断、無駄を削減
広い把持・切断範囲
追従支持システム
自動積み降ろしシステム
主要仕様
- 側吊り式の3チャック構造により、積み下ろしがより迅速かつ容易になります。チャックは左右に移動して長尺管の取り扱いに対応します。
- 第3チャックが管を把持・引き出して連続切断を可能にする、重負荷向けの配管加工設計です。
丸ごと管材切断、無駄を削減
- 第3チャックが管を把持して引き出すことで、長尺の切断を可能にします。
- 回転システムを統合し、連続切断で端材と廃材を最小化します。
広い把持・切断範囲
- 最大12 mまでの管長、外径φ20〜350 mmの管に対応します。
- 丸管、角管/長方形管、U字形状のプロファイルに対応可能です。
追従支持システム
- リアルタイム高さ調整可能な自動材料支持を装備。
- 切断中のたわみや振動を抑え、加工精度を維持します。
自動積み降ろしシステム
- 自動積載・搬出システム（オプション）により、処理能力を向上し人件費を削減します。
- 搬送と切断動作の同期制御を実現します。
主要仕様
- 製品型番：LY12036T
- 最大加工長さ：最大12,000 mm
- 作業領域 / テーブル：3030 × 1530 mm
- レーザー出力：6–12 kW
- 対応管種：丸管、角/矩形管、U字管
- 対応管径範囲：φ20–φ350 mm
- 最大回転速度：60 r/min
- 最大送り速度（アイドリング）：60 mm/min
- 位置決め精度：±0.05 mm
- 繰り返し位置決め精度：±0.05 mm
- チャック耐荷重：1200 kg
