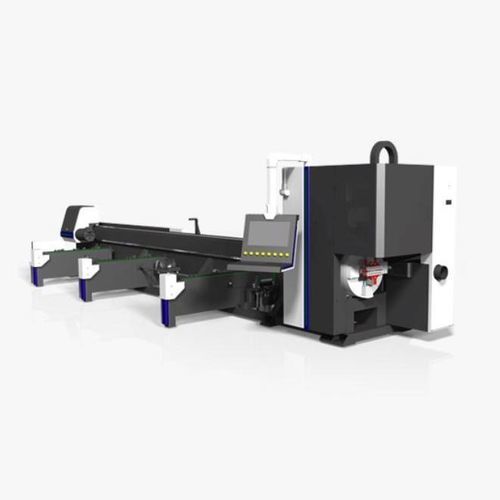

レーザー切断機 XPH2金属用形材管
お気に入りに追加する
商品比較に追加する
特徴
- 切断方法
- レーザー
- 切断材料
- 金属用
- 切断製品
- 管, 形材
- 材料の搬入
- 自動荷積み式
- その他の特徴
- 自動, 半自動, 精密, モジュラー, 自動供給機能付
- 切断速度
最大: 1.5 m/s
(4.921 ft/s)最少: 0 m/s
(0 ft/s)- レーザー出力
最大: 12,000 W
最少: 1,500 W
- 繰り返し切断精度
0.05 mm
(0.002 in)- -Not Tr-
最大: 550 mm
(22 in)最少: 10 mm
(0 in)- 積載量
最大: 1,500 kg
(3,306.9 lb)最少: 300 kg
(661.4 lb)
詳細
製品概要
精密空気式チャック
四爪の自動センタリング機構を持つ精密空気式チャックにより、ワークを損傷することなく安定した把持を実現します。
モジュラー設計
全自動／半自動の搬送装置、ベベル（面取り）加工ヘッドなどのオプションモジュールと自由に組み合わせて、さまざまな運用シーンに対応できます。
各種パイプに対応
丸管、角パイプ、長方形パイプ、楕円管、U形管の切断に対応し、チャンネル、アングル、I形材などのプロファイルも加工可能です。
切断サンプル
サンプル画像は、各種プロファイルおよびパイプ種別での切断結果を示しています。
技術パラメータ
Product Model | LY0160T | LY0260T | LY0390T | LY0490T | LY05120T
Working area | 1.5KW-3KW | 3KW-6KW | 6KW-12KW | 6KW-12KW | 6KW-12KW
Maximum Idling Speed (rotational) | 150r/min | 100r/min | 60r/min | 60r/min | 60r/min
Processing Pipe Type | Round tube, rectangular tube, elliptical tube, U-shaped tube (colspan 5)
Maximum Idling Speed (linear) | 90m/min | 90m/min | 60m/min | 60m/min | 60m/min
Positioning Accuracy | ±0.05mm (applies to all models)
Repeat Positioning Accuracy | ±0.05mm (applies to all models)
Chuck Load Bearing | 300KG | 800KG | 1200KG | 1200KG | 1500KG
Processing Range (square tube) | Square tube 10 - Square tube 120 | Square tube 20 - Square tube 240 | Square tube 20 - Square tube 360 | Square tube 20 - Square tube 460 | Square tube 20 - Square tube 550
特長 / 技術仕様
- 完全自動のチューブ用レーザー切断機。高い切断速度、安定した動作、精密な加工が可能で、全自動搬送システムに対応します。
精密空気式チャック
四爪の自動センタリング機構を持つ精密空気式チャックにより、ワークを損傷することなく安定した把持を実現します。
モジュラー設計
全自動／半自動の搬送装置、ベベル（面取り）加工ヘッドなどのオプションモジュールと自由に組み合わせて、さまざまな運用シーンに対応できます。
各種パイプに対応
丸管、角パイプ、長方形パイプ、楕円管、U形管の切断に対応し、チャンネル、アングル、I形材などのプロファイルも加工可能です。
切断サンプル
サンプル画像は、各種プロファイルおよびパイプ種別での切断結果を示しています。
技術パラメータ
Product Model | LY0160T | LY0260T | LY0390T | LY0490T | LY05120T
Working area | 1.5KW-3KW | 3KW-6KW | 6KW-12KW | 6KW-12KW | 6KW-12KW
Maximum Idling Speed (rotational) | 150r/min | 100r/min | 60r/min | 60r/min | 60r/min
Processing Pipe Type | Round tube, rectangular tube, elliptical tube, U-shaped tube (colspan 5)
Maximum Idling Speed (linear) | 90m/min | 90m/min | 60m/min | 60m/min | 60m/min
Positioning Accuracy | ±0.05mm (applies to all models)
Repeat Positioning Accuracy | ±0.05mm (applies to all models)
Chuck Load Bearing | 300KG | 800KG | 1200KG | 1200KG | 1500KG
Processing Range (square tube) | Square tube 10 - Square tube 120 | Square tube 20 - Square tube 240 | Square tube 20 - Square tube 360 | Square tube 20 - Square tube 460 | Square tube 20 - Square tube 550
特長 / 技術仕様
- シリーズ: XPH2 Series
- 用途: 丸管、角管、長方形管、楕円管、U形管のチューブ/プロファイルのレーザー切断。チャンネル、アングル、I形材の加工にも適応。
- チャック: 自動センタリングの精密空気式4爪チャック
- モジュール性: 全自動／半自動搬送システムやベベル切断ヘッドに対応
- 位置決め精度: ±0.05mm
- 繰り返し位置決め精度: ±0.05mm
- 最大直線速度: 最大90 m/min（モデルにより異なる）
- 最大回転速度: 最大150 r/min（モデルにより異なる）
- チャック許容荷重: モデルにより300〜1500 KG
- 角パイプの加工範囲: 10〜550（モデルにより異なる）
