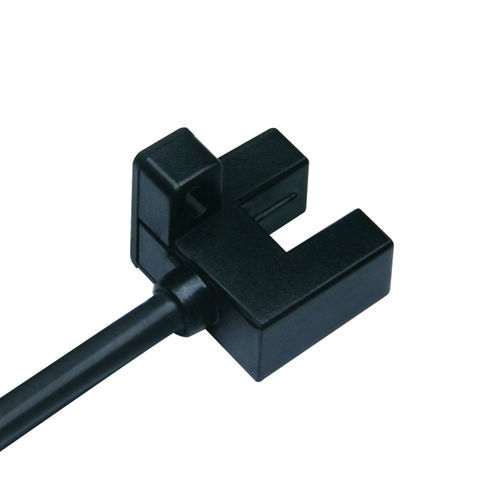

柵タイプ光電センサ CPG-TF05N3F1赤外線物流用物体の認識用
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 柵タイプ
- ビームのタイプ
- 赤外線
- 応用
- 物体の認識用, 物流用
- 最大範囲
最少: 0 mm
(0 in)最大: 5 mm
(0.2 in)
詳細
製品概要
技術仕様
機械／電気的仕様
使用環境
付属品
推奨用途
特長 / 仕様（要約）
- 型番：CPG-TF05N3F1
- シリーズ：CPGシリーズ光電センサー
- 検出距離：0〜5 mm
- 構造：溝型
- 検出原理：対射（透過型）
- 溝幅：5 mm
- 出力：NPN NO/NC
- 電源電圧：DC 5〜24V
技術仕様
- 検出距離：0〜5 mm
- 構造：溝型、溝幅5 mm
- 検出原理：対射
- ケーブル長：1 m
- 検出方向：溝面
- 応答周波数：1000 Hz
- 応答時間：500 μs
- 特殊仕様：F1型
- 光源：赤外光
- 付属品：取扱説明書、検査証
- 標準検出物：不透明物 ≥ 2 × 0.8 mm
- 材質：外装 PBT、光学部品・投光部・受光部 ポリカーボネート、ケーブル PVC
機械／電気的仕様
- 出力：NPN NO/NC（スイッチ出力）
- 供給：DC 5〜24V、直流4線式
- 保護等級：IP50
- 接続：成形ケーブル
- 信号種別：接点出力
- 動作モード：Light ON / Dark ON
- 消費電流：＜35 mA
- 表示：赤色LED（入光時点灯）
- 保護回路：短絡保護
- 残留電圧：負荷100 mA時＜0.8 V、負荷40 mA時＜0.4 V；PNPコレクタオープン出力 DC5〜24V 50 mA以下 残留電圧＜0.8 V（50 mA時）
- 負荷電流：残留電圧/負荷電流仕様参照
- 耐衝撃：300 m/s²、X/Y/Z 各方向3回
- 耐振動：20〜2000 Hz、振幅1.5 mm、X/Y/Z 各方向2時間
- 質量：約19 g
使用環境
- 使用温度：-25 ℃〜55 ℃
- 使用湿度：5〜95% RH（結露・凍結なし）
- 環境照度：≤1000 lx
付属品
- 取扱説明書
- 検査証
推奨用途
- 3C電子、立体駐車場、物流倉庫などの検出用途
特長 / 仕様（要約）
- 型番：CPG-TF05N3F1
- シリーズ：CPG
- 検出距離：0〜5 mm
- 構造：溝型、溝幅5 mm
- 検出原理：対射、赤外光
- 出力：NPN NO/NC（スイッチ）
- 電源：DC 5〜24V、直流4線式
- 接続：成形ケーブル（1 m）
- 応答周波数／時間：1000 Hz / 500 μs
- 保護等級：IP50
- 動作モード：Light ON / Dark ON
- 消費電流：＜35 mA
- 表示：赤色LED（検出時点灯）
- 保護・信頼性：短絡保護；耐衝撃300 m/s²；耐振動20〜2000 Hz
- 材質：外装PBT、光学部品ポリカーボネート、ケーブルPVC
- 標準検出物：≥2 × 0.8 mm 不透明物
- 動作条件：-25 ℃〜55 ℃、5〜95% RH、照度≤1000 lx
- 付属：取扱説明書、検査証
