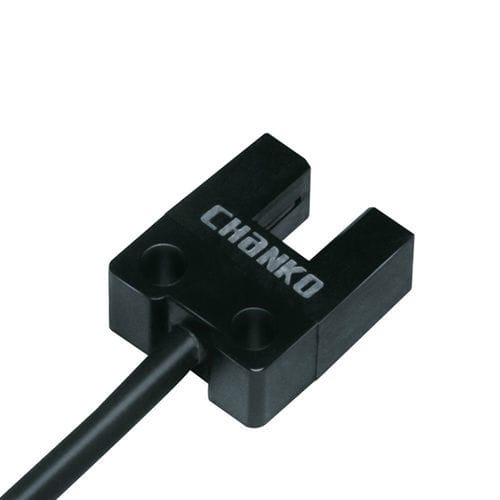

柵タイプ光電センサ CPG-TF05N3U赤外線プラスチック小型部品用
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 柵タイプ
- ビームのタイプ
- 赤外線
- その他の特徴
- プラスチック
- 応用
- 小型部品用, 物流用
- 最大範囲
最少: 0 mm
(0 in)最大: 5 mm
(0.2 in)
詳細
製品シリーズ
主な特長
付属品
標準検出物
材質
機械／電気的パラメータ
使用環境
推奨用途
仕様
- CPGシリーズ — 槽形（U型）対射光電センサ
主な特長
- 検出距離：0〜5 mm
- 構造：スロット（U型）幅 5 mm
- 検出原理：対射（スルービーム）
- ケーブル長：1 m（成型）
- 検出方向：スロット面
- 応答周波数：1000 Hz
- 応答時間：500 µs
- 光源：赤外光
- 出力：NPN NO/NC
- 電源電圧：DC 5〜24 V
付属品
- 取扱説明書、検査合格証
標準検出物
- 不透明で2 × 0.8 mm以上の物体
材質
- 筐体：PBT
- 透光部／発光部／受光部：ポリカーボネート
- ケーブル：PVC
機械／電気的パラメータ
- 出力方式：NPN NO/NC
- 電源電圧：DC 5〜24 V
- 給電方式：直流4線式
- 保護等級：IP50
- 接続方式：成形ケーブル
- 信号種別：接点出力（スイッチ）
- 動作モード：Light ON / Dark ON
- 消費電流：35 mA未満
- 表示灯：赤色LED（入光時点灯）
- 保護回路：短絡保護
- 残留電圧：≤0.8 V（負荷100 mA時）、≤0.4 V（負荷40 mA時）；PNP コレクタオープン出力 DC5〜24V 50 mA以下 残留電圧 ≤0.8 V（負荷50 mA時）
- 負荷電流：残留電圧の仕様を参照（詳細は資料参照）
- 耐衝撃：300 m/s²、X/Y/Z 各方向 3 回
- 耐振動：20〜2000 Hz、振幅 1.5 mm、X/Y/Z 各方向 2 時間
- 重量：約 19 g
使用環境
- 使用温度：-25 °C〜55 °C
- 使用湿度：5〜95% RH（結露・凍結なし）
- 使用照度：1000 lx 以下
推奨用途
- 3C 電子機器の組立・検査
- 立体駐車場の検出
- 物流・倉庫の自動化
仕様
- 型番：CPG-TF05N3U
- タイプ：槽形対射光電センサ（U型）
- 検出距離：0〜5 mm
- スロット幅：5 mm
- 応答周波数：1000 Hz
- 応答時間：500 µs
- 電源：DC 5〜24 V
- 出力：NPN NO/NC
- 保護：IP50
- ケーブル長：1 m
- 材質：筐体 PBT、透光部/発光部/受光部 ポリカーボネート、ケーブル PVC
- 重量：約 19 g
