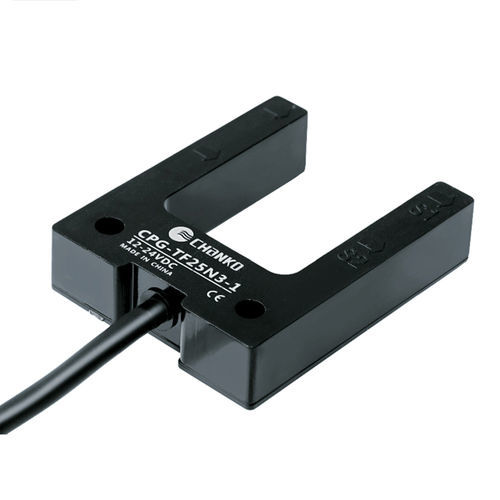

透過型光電センサ CPG-TF25N3-2柵タイプ赤外線プラスチック
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 透過型センサ, 柵タイプ
- ビームのタイプ
- 赤外線
- その他の特徴
- プラスチック
- 最大範囲
最大: 0 m
(0'00" )最少: 0 m
(0'00" )
詳細
製品概要
主な特長
機械/電気パラメータ
使用環境
推奨用途
メーカー
技術仕様（要約）
- シリーズ: CPG シリーズ光電センサー
- 型番: CPG-TF25N3-2
- 検出原理: 対射（スルービーム）
- 形状: 槽型（スロット型）
- 検出距離: 0–25 mm
- 槽幅: 25 mm
- 出力: NPN NO/NC（スイッチ出力）
- 電源電圧: DC 12–24 V
主な特長
- ケーブル長: 2 m（成形）
- 検出方向: 槽面
- 応答周波数: 500 Hz
- 応答時間: 1 ms
- 光学構成: 2光軸
- 光源: 赤外線
- 付属品: 取扱説明書、合格証
- 標準検出物: 不透明物 Φ1.5 mm以上
- 材質: 外装 PC、ケーブル PVC
機械/電気パラメータ
- 出力方式: NPN NO/NC
- 電源: DC 12–24 V（直流4線式）
- 接続: 成形ケーブル
- 保護等級: IP65
- 信号種別: スイッチ出力
- 動作モード: Light ON / Dark ON
- 消費電流: ≤ 40 mA
- 保護回路: 短絡保護、相互干渉防止機能
- 残留電圧: < 3 V
- 負荷電流: ≤ 100 mA（ケーブル2 m時 残留電圧 < 3 V）
- 絶縁抵抗: > 20 MΩ（DC 500 V測定）
- 耐衝撃: 300 m/s²、各軸X/Y/Z 3回
- 耐電圧: AC 1000 V 50/60 Hz 1分（充電部と外装間）
- 耐振動: 10–55 Hz、振幅1.5 mm、各軸X/Y/Z 2時間
- 重量: 約52 g
使用環境
- 使用温度: -25 °C ～ 55 °C
- 湿度: 35–95% RH（結露なきこと）使用/保管
- 周囲照度: 10000 lx以下
推奨用途
- 産業用オートメーションの検出・位置決め
- 3C電子、立体駐車場、物流倉庫などでの物体検出
メーカー
- 长江传感
技術仕様（要約）
- 型番: CPG-TF25N3-2
- 検出: 槽型対射 0–25 mm、槽幅25 mm
- 出力: NPN NO/NC、スイッチ出力
- 電源: DC 12–24 V、4線式
- 保護等級: IP65
- 応答: 1 ms / 500 Hz
- ケーブル: 成形、2 m
- 重量: 約52 g
