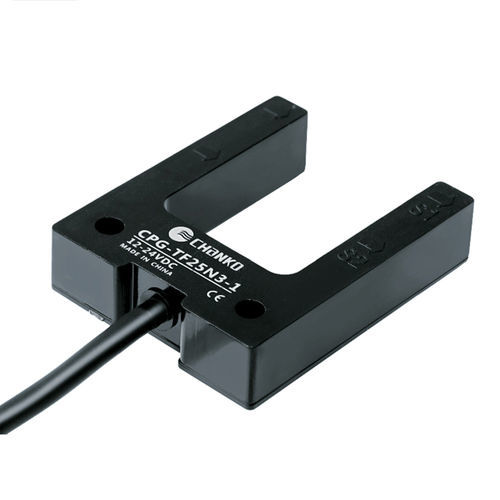

透過型光電センサ CPG-TF25N3-1柵タイプ赤外線高速
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 透過型センサ, 柵タイプ
- ビームのタイプ
- 赤外線
- その他の特徴
- プラスチック, 高速
- 最大範囲
最大: 0 m
(0'00" )最少: 0 m
(0'00" )
詳細
製品概要
技術仕様
機械／電気パラメータ
使用環境
付属品 / 主要仕様
- 型番：CPG-TF25N3-1（CPGシリーズ 光電センサー）
- 検出距離：0〜25mm
- 製品構造：溝形（スロット）
- 検出原理：対射（透過型）
- 溝幅：25mm
- 出力方式：NPN NO/NC
- 電源電圧：DC 12〜24V
技術仕様
- 検出距離：0〜25mm
- 溝幅：25mm
- ケーブル長：2m
- 検出面：溝面
- 応答周波数：500Hz
- 応答時間：1ms
- 光軸：単一
- 光源：赤外線
- 標準検出物：不透明物 φ1.5mm以上
- 材質：外装 PC、ケーブル PVC
機械／電気パラメータ
- 出力方式：NPN NO/NC
- 電源電圧：DC 12〜24V
- 供給方式：直流4線式
- 保護等級：IP65
- 接続方式：成形ケーブル（2m）
- 信号種別：スイッチング
- 動作モード：Light ON / Dark ON
- 消費電流：<25mA
- 保護回路：短絡保護、相互干渉防止機能
- 残留電圧：<3V
- 負荷電流：<100mA（ケーブル2m時 残留電圧<3V）
- 絶縁抵抗：>20MΩ（DC500Vメガ）
- 耐衝撃：300m/s²、X/Y/Z 各方向3回
- 耐電圧：AC1000V 50/60Hz 1分（通電部と筐体間）
- 耐振動：10〜55Hz、振幅1.5mm、X/Y/Z 各方向2時間
- 質量：約52g
使用環境
- 使用温度：-25℃〜55℃
- 使用/保存湿度：35〜95%RH（結露なきこと）
- 周囲照度：<10000lx
付属品 / 主要仕様
- 付属品：取扱説明書、検査証
- 主要仕様：検出 0〜25mm；溝幅 25mm；出力 NPN NO/NC；電源 DC12〜24V；ケーブル 2m；応答 1ms；周波数 500Hz；保護等級 IP65；質量 約52g
