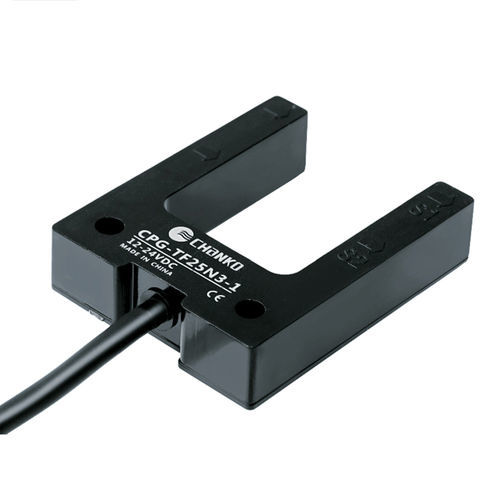

柵タイプ光電センサ CPG-TF25N3-1(G)赤外線プラスチック物体の認識用
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 柵タイプ
- ビームのタイプ
- 赤外線
- その他の特徴
- プラスチック
- 応用
- 物体の認識用
- 最大範囲
最少: 0 m
(0'00" )最大: 0 m
(0'00" )
詳細
製品
主な特長
技術仕様
機械／電気パラメータ
動作環境
付属品
技術概要
- シリーズ：CPGシリーズ 光電センサ
- 型番：CPG-TF25N3-1(G)
主な特長
- 検出距離：0〜25 mm
- スロット（溝）構造、スロット幅：25 mm
- 検出原理：透過（スルービーム）型
- 出力形式：NPN（NO/NC 選択可）
- 電源電圧：DC 12〜24 V
- ケーブル長：2 m
技術仕様
- 標準検出対象：直径 ≥ Φ1.5 mm の不透明物
- 光源：赤外線
- 光学配置：単一光軸
- 応答周波数：500 Hz
- 応答時間：1 ms
- 質量：約52 g
機械／電気パラメータ
- 出力方式：NPN（NO/NC）
- 電源：DC 12〜24 V、4線式
- 消費電流：< 25 mA
- 負荷電流：< 100 mA（ケーブル2 mで残留電圧< 3 V）
- 残留電圧：< 3 V
- 絶縁抵抗：≥ 20 MΩ（DC500 V測定）
- 保護等級：IP65
- 接続：成型ケーブル（2 m）
- 動作モード：光ありで動作／暗で動作の切替
- 保護回路：短絡保護、相互干渉防止機能
- 耐衝撃性：300 m/s²、X、Y、Z各方向3回
- 耐振動性：10〜55 Hz、振幅1.5 mm、X/Y/Z各方向2時間
- 耐電圧：AC 1000 V 50/60 Hz 1分（通電部とハウジング間）
動作環境
- 使用温度：-25 °C〜55 °C
- 使用/保管湿度：35%〜95% RH（結露なし）
- 周囲照度：< 10000 lx
付属品
- 取扱説明書
- 適合証明書
技術概要
- 型番：CPG-TF25N3-1(G)
- シリーズ：CPG
- 検出距離：0〜25 mm
- スロット幅：25 mm
- 出力：NPN（NO/NC）
- 電源電圧：DC 12〜24 V
- 保護等級：IP65
- ケーブル長：2 m
- 応答周波数：500 Hz
- 応答時間：1 ms
- ハウジング材質：PC、ケーブル材質：PVC
- 質量：約52 g
