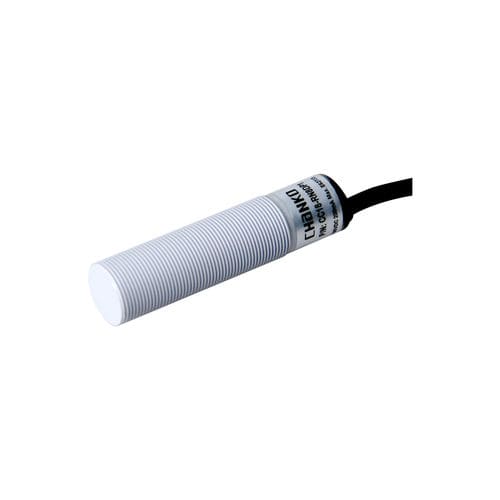

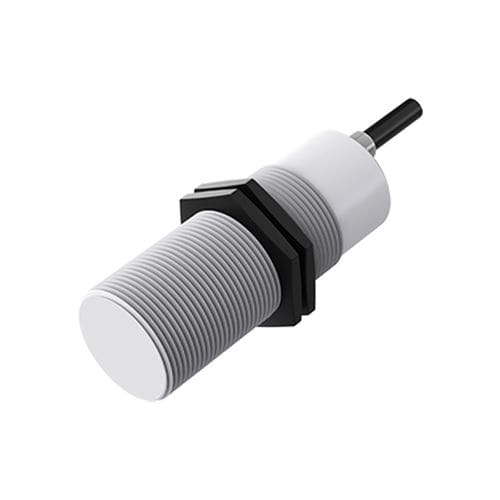

静電容量式近接センサ CC30-RF20DN1円筒形M30デジタル
お気に入りに追加する
商品比較に追加する
特徴
- 技術
- 静電容量式
- 形状
- 円筒形
- 直径
- M30
- 出力信号
- スイッチ機能付き, デジタル, NPN
- 供給電圧
- 24VDC, 12VDC
- 設置
- 埋め込み型
- 材質
- プラスチック製, PVC
- その他の特徴
- 3芯
- 測定範囲
最少: 0 mm
(0 in)最大: 2 mm
(0.08 in)- 動作温度
最少: -25 °C
(-13 °F)最大: 70 °C
(158 °F)
詳細
製品概要
技術仕様
機械/電気パラメータ
適用環境
特長 / 技術概要
- 製品種別: 標準型
- 検出距離: 20 mm
- 外形: 円筒形
- 検出原理: 電容式
- 外形寸法: M30
- 出力: NPN 常開 (NO)
技術仕様
- 製品種別: 標準型
- 検出距離: 20 mm
- 外形: 円筒形
- 検出原理: 電容式
- 外形寸法: M30
- ケーブル長: 2 m
- 検出方向: 前方
- 応答周波数: 100 Hz
- 応答時間: 5 ms
- 検出対象: 非金属体
- 付属品: ナット×2、合格証
- ヒステリシス: 検出距離の15%以下
- 標準検査体: 鉄 60×60×1 mm
- 温度ドリフト: -25～+70°C範囲で、基準+23°C時に検出距離の変化が±10%以内
- 材質: 外装 PBT、ケーブル PVC
機械/電気パラメータ
- 出力: NPN 常開 (NO)
- 電源電圧: DC 12–24 V
- 供給方式: 直流3線式
- 保護等級: IP67
- 接続方式: 成形ケーブル
- 信号種別: 接点信号
- 動作形態: 常開
- 取付方式: 埋め込み式
- 消費電流: 10 mA未満
- 表示灯: 赤色出力表示灯
- 保護回路: 短絡保護、サージ保護
- 電圧影響: 定格電源電圧±15%の範囲で検出距離の変化が±1%以内
- 負荷電流: 200 mA以下
- 絶縁抵抗: 50 MΩ以上（DC500 V測定）
- 耐衝撃: 500 m/s² X、Y、Z各方向3回
- 耐電圧: AC1000 V 50/60 Hz 1分（充電部と外装間）
- 耐振動: 10–55 Hz 二重振幅1.5 mm X、Y、Z各方向2時間
- 重量: 約197 g
適用環境
- 使用周囲温度: -25～+70 °C
特長 / 技術概要
- 型番: CC30-RF20DN1
- シリーズ: CC30 接近センサシリーズ
- 検出距離: 20 mm
- 検出原理: 電容式
- 外形寸法: M30
- ケーブル長: 2 m
- 出力: NPN 常開 (NO)
- 電源: DC 12–24 V、直流3線式
- 保護等級: IP67
- 応答周波数/時間: 100 Hz / 5 ms
- 適用対象: 非金属体（標準検査体: 鉄 60×60×1 mm）
- 材質: 外装 PBT、ケーブル PVC
- 付属品: ナット×2、合格証
