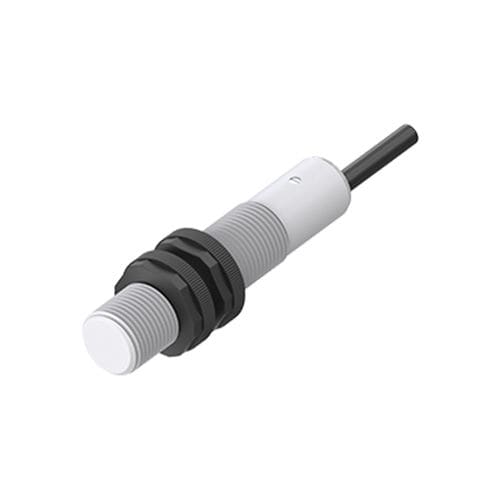

静電容量式近接センサ CC12-RF3DN1円筒形M30スイッチ機能付き
お気に入りに追加する
商品比較に追加する
特徴
- 技術
- 静電容量式
- 形状
- 円筒形
- 直径
- M30
- 出力信号
- スイッチ機能付き, NPN
- 供給電圧
- 24VDC, 12VDC
- 設置
- 埋込み不可
- 保護レベル
- IP67
- その他の特徴
- 3芯
- 測定範囲
最大: 30 mm
(1.18 in)最少: 0 mm
(0 in)- 動作温度
最大: 70 °C
(158 °F)最少: -25 °C
(-13 °F)
詳細
製品
製品概要
技術仕様
機械/電気パラメータ
適用環境
図面 / 制御出力 / 外形図
推奨用途
特性 / 技術仕様

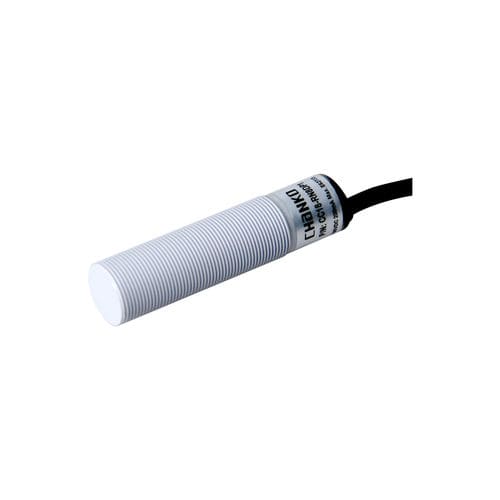

- 型番: CC30-RN30DN2
- シリーズ: CC30シリーズ 静電容量式近接センサー
製品概要
- タイプ: 標準型
- 検出距離: 30 mm
- 外形: 円柱形
- 検出原理: 静電容量式
- 外形サイズ: M30
- 出力: NPN NC（常閉）
- ケーブル長: 2 m（成型ケーブル）
- 検出方向: 前方
技術仕様
- 応答周波数: 100 Hz
- 応答時間: 5 ms
- 検出対象: 非金属
- 付属品: ナット×2、検査証
- ヒステリシス: 検出距離の15%以下
- 標準測定体: 鉄 90×90×1 mm
- 温度ドリフト: -25〜+70℃範囲で検出距離変化±10%以内（基準+23℃）
- 材質: ハウジング PBT、ケーブル PVC
機械/電気パラメータ
- 出力方式: NPN NC
- 供給電圧: DC 12〜24 V
- 給電方式: 直流3線式
- 保護等級: IP67
- 接続方式: 成型ケーブル
- 信号種別: スイッチ出力
- 動作形態: 常閉
- 取付方式: 非埋込式
- 消費電流: 10 mA以下
- 表示: 赤色出力表示灯
- 保護回路: 短絡保護、サージ保護
- 電圧影響: 定格電源の±15%範囲で検出距離変化±1%以内
- 負荷電流: 200 mA以下
- 絶縁抵抗: 50 MΩ以上（DC500Vメガ）
- 耐衝撃: 500 m/s² X、Y、Z 各方向3回
- 耐電圧: AC1000V 50/60Hz 1分（充電部と外装間）
- 耐振動: 10〜55Hz 二重振幅1.5 mm X、Y、Z 各方向2時間
- 重量: 約195 g
適用環境
- 使用温度範囲: -25〜70℃
図面 / 制御出力 / 外形図
- 製品ページには静電容量式成型ケーブルの出力図および円柱形外形図を掲載（画像は電気・外形の説明図）
推奨用途
- 3C電子産業
- 立体駐車場システム
- 物流・倉庫業
特性 / 技術仕様
- 型番: CC30-RN30DN2
- タイプ: 標準型
- 検出距離: 30 mm
- 検出原理: 静電容量式
- 供給電圧: DC 12〜24 V
- 出力: NPN NC（常閉）
- 保護等級: IP67
- 使用温度: -25〜70℃
- 材質: ハウジング PBT、ケーブル PVC
