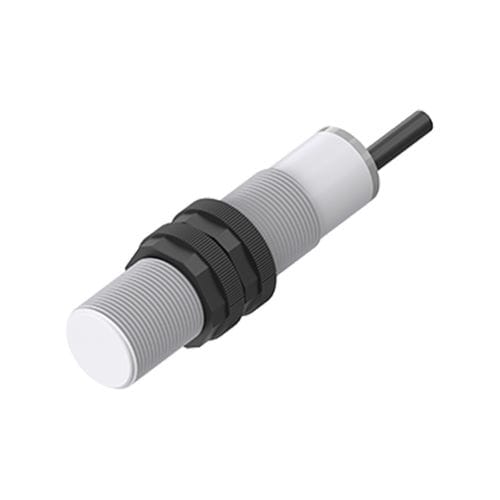

静電容量式近接センサ CC18-RF8AK1円筒形M30半導体出力付き
お気に入りに追加する
商品比較に追加する
特徴
- 技術
- 静電容量式
- 形状
- 円筒形
- 直径
- M30
- 出力信号
- スイッチ機能付き, NPN, 半導体出力付き
- 供給電圧
- DC, 24VDC, 12VDC
- 設置
- 埋め込み型
- 材質
- プラスチック製, PVC
- その他の特徴
- 非接触式, 3芯
- 測定範囲
最大: 20 mm
(0.79 in)最少: 0 mm
(0 in)- 動作温度
最大: 70 °C
(158 °F)最少: -25 °C
(-13 °F)
詳細
製品概要
技術仕様
使用環境
付属品
特長 / 技術的ポイント

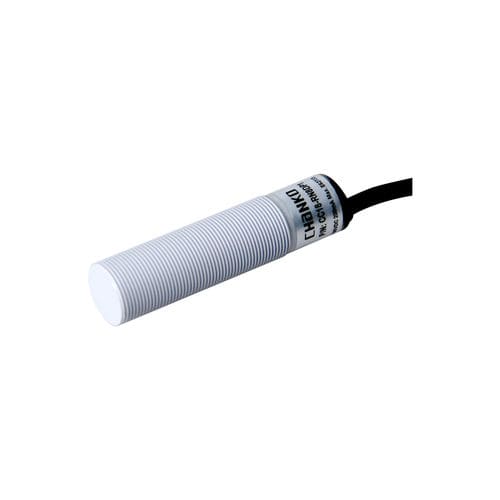

- シリーズ/名称: CC30シリーズ 容量式近接センサー、型番 CC30-RF20DN2
- 製品タイプ: 標準型
- 検出距離: 20 mm
- 外形/形状: 円柱形、外形寸法 M30
- 検出原理: 容量式
- 出力方式: NPN NC（常閉）
- ケーブル長: 2 m（成形ケーブル）
- 検出方向: 前方
- 応答周波数: 100 Hz
- 応答時間: 5 ms
- 検出物体: 非金属体（標準検査片: 鉄 60×60×1 mm）
- 付属品: ナット×2、合格証
- 材質: ハウジング PBT、ケーブル PVC
技術仕様
- 出力方式: NPN NC
- 供給電圧: DC 12–24 V
- 給電方式: 直流三線式
- 保護等級: IP67
- 接続方式: 成形ケーブル
- 信号種別: スイッチ信号
- 動作モード: 常閉
- 取り付け方式: 埋め込み式
- 消費電流: 10 mA 以下
- 表示: 赤色出力表示灯
- 保護回路: 短絡保護、電源サージ保護
- 電圧影響: 定格電源電圧の±15%範囲で、検出距離変化は±1%以内
- 負荷電流: 200 mA 以下
- 絶縁抵抗: 50 MΩ 以上（DC500 V メガー測定）充電部とハウジング間
- 耐衝撃性: 500 m/s、X、Y、Z 各方向3回
- 耐電圧: AC1000 V 50/60 Hz 1分（充電部とハウジング間）
- 耐振動性: 10–55 Hz、二重振幅1.5 mm、X、Y、Z 各方向2時間
- 重量: 約197 g
使用環境
- 使用温度: -25～70 ℃（温度ドリフト: -25～+70 ℃の範囲で、+23 ℃基準と比較し検出距離の変化は±10%以内）
付属品
- 付属: ナット×2、合格証
特長 / 技術的ポイント
- 型番: CC30-RF20DN2（CC30シリーズ）
- 検出距離: 20 mm
- 外形寸法: M30 円筒形
- 検出原理: 容量式
- 出力: NPN 常閉、スイッチ出力
- 保護等級: IP67、湿潤・粉塵環境向けのシール
- 電源: DC12–24 V、直流三線式
- ケーブル: 成形ケーブル、長さ 2 m
- 応答: 100 Hz / 5 ms
- 材質: ハウジング PBT、ケーブル PVC
