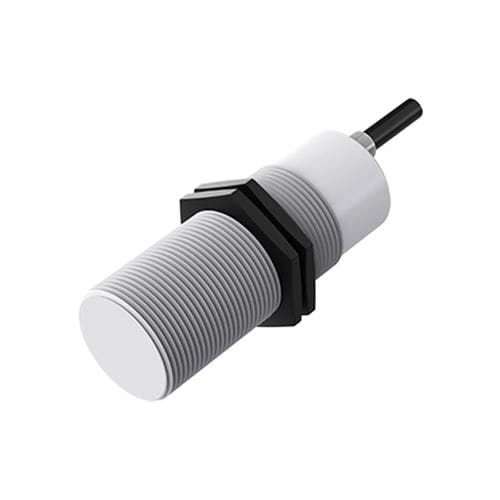

静電容量式近接センサ CC30-RN30DN1円筒形M30スイッチ機能付き
お気に入りに追加する
商品比較に追加する
特徴
- 技術
- 静電容量式
- 形状
- 円筒形
- 直径
- M30
- 出力信号
- PNP, スイッチ機能付き
- 供給電圧
- 24VDC, 12VDC
- 設置
- 埋め込み型
- 保護レベル
- IP67
- その他の特徴
- 3芯
- 測定範囲
最少: 0 mm
(0 in)最大: 20 mm
(0.79 in)- 動作温度
最少: -25 °C
(-13 °F)最大: 70 °C
(158 °F)
詳細
製品概要
技術仕様
機械 / 電気パラメータ
使用環境
追加情報

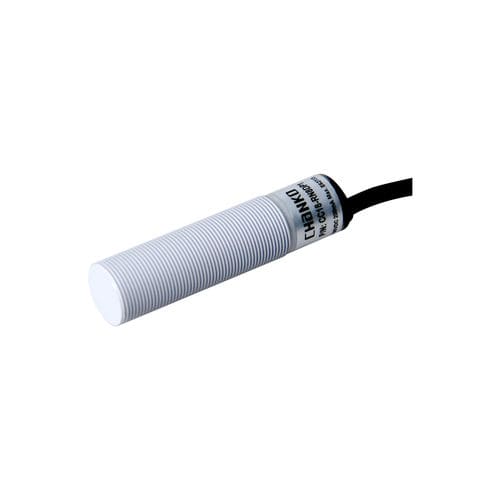

- 型番: CC30-RF20DP1
- シリーズ: CC30シリーズ 容量式近接センサ
- タイプ: 標準型
- 外形: 円柱形 M30
- 検出原理: 容量式
- ケーブル長: 2 m（成形ケーブル）
- 検出方向: 前方
- 出力: PNP 常開 (PNP NO)
技術仕様
- 検出距離: 20 mm
- 動作周波数: 100 Hz
- 応答時間: 5 ms
- 検出対象: 非金属（標準検出物: 鉄 60×60×1 mm）
- ヒステリシス: 検出距離の <15%
- 温度ドリフト: -25～+70 ℃ の範囲で ±10%（基準 +23 ℃）
- 材質: 外装 PBT、ケーブル PVC
- 付属品: ナット ×2、合格証
機械 / 電気パラメータ
- 出力方式: PNP NO
- 供給電圧: DC 12～24 V
- 配線: DC 3線式
- 保護等級: IP67
- 接続: 成形ケーブル
- 信号種別: スイッチング信号
- 動作モード: 常開
- 取付方式: 埋め込み（埋入式）
- 消費電流: <10 mA
- 表示: 赤色出力LED
- 保護回路: 短絡保護、突入電流保護
- 電圧影響: 供給電圧 ±15% で検出距離変化 <±1%
- 負荷電流: <200 mA
- 絶縁抵抗: ≥50 MΩ（DC500 V）
- 耐衝撃: 500 m/s²、各軸3回
- 耐電圧: AC1000 V 50/60 Hz 1 分
- 耐振動: 10–55 Hz、ダブル振幅 1.5 mm、各軸2 時間
- 重量: 約197 g
使用環境
- 使用温度: -25 ~ +70 ℃
追加情報
- 配線図: 容量式成形ケーブルの配線図を提供
- 外形図: 円柱形 M30 の外形図を提供
- 推奨用途: 3C 電子機器、立体駐車場、物流倉庫など
