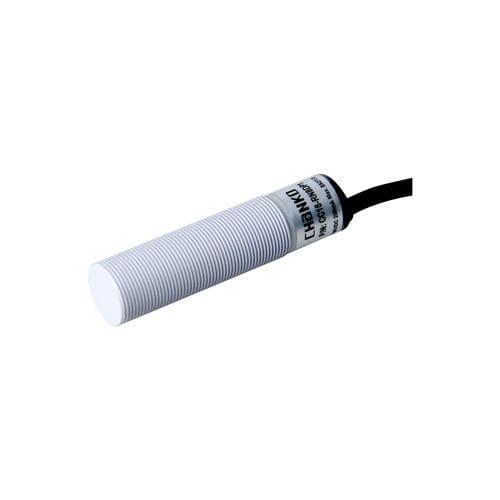

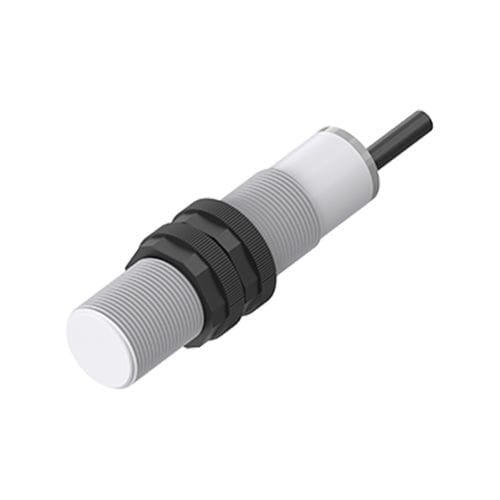

静電容量式近接センサ CC18-RN15DN1円筒形M30スイッチ機能付き
お気に入りに追加する
商品比較に追加する
特徴
- 技術
- 静電容量式
- 形状
- 円筒形
- 直径
- M30
- 出力信号
- PNP, スイッチ機能付き
- 電気接続
- 内蔵型トランスミッター
- 供給電圧
- DC, 24VDC, 12VDC
- 設置
- 埋め込み型
- 材質
- プラスチック製, PVC
- 保護レベル
- IP67
- 応用
- 産業用
- その他の特徴
- 3芯
- 測定範囲
最少: 0 mm
(0 in)最大: 20 mm
(0.79 in)- 動作温度
最少: -25 °C
(-13 °F)最大: 70 °C
(158 °F)
詳細
製品
技術仕様
機械／電気パラメータ
使用環境
型番 / シリーズ
- タイプ：標準型
- 検出距離：20 mm
- 外形：円柱形、M30
- 検出原理：電容式（容量式）
- 出力：PNP NC（常閉）
- ケーブル長：2 m
技術仕様
- タイプ：標準型
- 検出距離：20 mm
- 検出原理：電容式
- 応答周波数：100 Hz
- 応答時間：5 ms
- 対象物：非金属（標準検出体：鉄 60 × 60 × 1 mm）
- ヒステリシス：検出距離の ≤15%
- 温度ドリフト：-25～+70 °C 範囲で±10%（参照 +23 °C）
- 材質：外装 PBT、ケーブル PVC
- 付属品：ナット×2、適合証明書
機械／電気パラメータ
- 出力：PNP NC
- 電源電圧：DC 12–24 V
- 配線：直流3線式
- 保護等級：IP67
- 接続方式：成形ケーブル
- 信号種別：スイッチ出力
- 動作形態：常閉（NC）
- 取り付け：埋め込み式
- 消費電流：< 10 mA
- 表示：赤色出力表示灯
- 保護回路：短絡保護、サージ保護
- 電圧影響：電源±15%変動で検出距離変化 ≤ ±1%
- 最大負荷電流：< 200 mA
- 絶縁抵抗：> 50 MΩ（DC 500 V）
- 耐衝撃：500 m/s²、X・Y・Z各方向3回
- 耐電圧：AC 1000 V 50/60 Hz 1分（充電部と外装間）
- 耐振動：10–55 Hz、二重振幅1.5 mm、各軸2時間
- 重量：約197 g
使用環境
- 使用温度：-25～+70 °C
型番 / シリーズ
- 型番：CC30-RF20DP2
- シリーズ：CC30 容量式近接センサ
- 用途：産業用途での非金属対象物の検出
