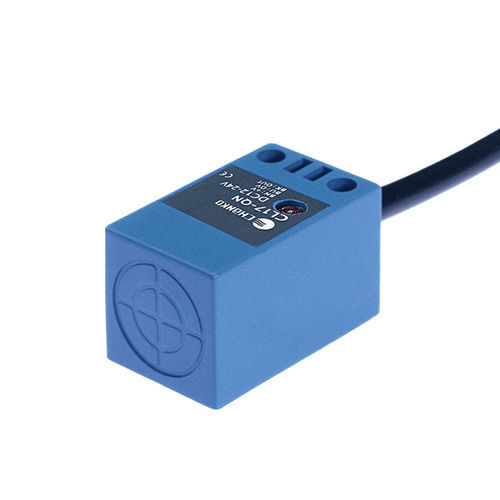

誘導型近接センサ CL17-QN5DN1正方形半導体出力付きスイッチ機能付き
お気に入りに追加する
商品比較に追加する
特徴
- 技術
- 誘導型
- 形状
- 正方形
- 出力信号
- スイッチ機能付き, NPN, 半導体出力付き
- 電気接続
- 裸線
- 供給電圧
- DC, 24VDC, 12VDC
- 設置
- 埋込み不可
- 材質
- プラスチック製, PVC
- 保護レベル
- IP67
- その他の特徴
- 3芯
- 長さ
30 mm
(1.18 in)- 幅
17 mm
(0.67 in)- 測定範囲
0.5 cm
(0.2 in)- 動作温度
最大: 70 °C
(158 °F)最少: -25 °C
(-13 °F)
詳細
製品概要
主な仕様
機械／電気的仕様
使用環境
推奨用途
技術的特徴
- 製品名：CL17シリーズ 誘導式近接センサ
- 型番：CL17-QN5DN1
- タイプ：標準型
- 検出距離：5 mm
- 形状：角形
- 検出原理：誘導式（インダクティブ）
- 外形寸法：17×17×30 mm
- 出力：NPN 常開（NO）
主な仕様
- ケーブル長：2 m（成形ケーブル）
- 検出方向：前方
- 応答周波数：500 Hz
- 応答時間：1 ms
- 検出対象：金属
- 付属品：合格証
- ヒステリシス：検出距離の10%未満
- 標準試験体：鉄 17×17×1 mm
- 温度ドリフト：-25〜+70°C範囲で、+23°C時を基準に検出距離変化±10%以内
- 材質：ハウジング 耐熱ABS、ケーブル PVC
機械／電気的仕様
- 出力方式：NPN 常開
- 電源電圧：DC 12–24 V
- 供給方式：直流3線式
- 保護等級：IP67
- 接続方式：成形ケーブル
- 信号種別：スイッチ信号
- 動作形態：常開（NO）
- 取付方式：非埋込式
- 消費電流：15 mA未満
- 表示灯：赤色出力表示LED
- 保護回路：短絡保護、サージ保護
- 電圧影響：定格電源の±15%範囲で、検出距離変化±1%以内
- 負荷電流：100 mA未満
- 絶縁抵抗：50 MΩ以上（DC500 Vメガ）
- 耐衝撃：500 m/s²、X/Y/Z各方向3回
- 耐電圧：AC1000 V 50/60 Hz 1分
- 耐振動：10–55 Hz、二重振幅1.5 mm、X/Y/Z各方向2時間
- 重量：約58 g
使用環境
- 使用温度：-25〜+70°C
推奨用途
- 電子機器（3C）製造
- 自動立体駐車場
- 物流・倉庫管理
技術的特徴
- シリーズ：CL17
- 検出距離：5 mm
- 原理：誘導式
- 外形：17×17×30 mm
- ケーブル：2 m（成形）
- 出力：NPN 常開
- 電源：DC 12–24 V、3線式
- 保護等級：IP67
- 応答時間／周波数：1 ms / 500 Hz
- 対象：金属（標準試験体：鉄 17×17×1 mm）
- 材質：耐熱ABS筐体、PVCケーブル
- 動作温度：-25〜+70°C
- 重量：約58 g
