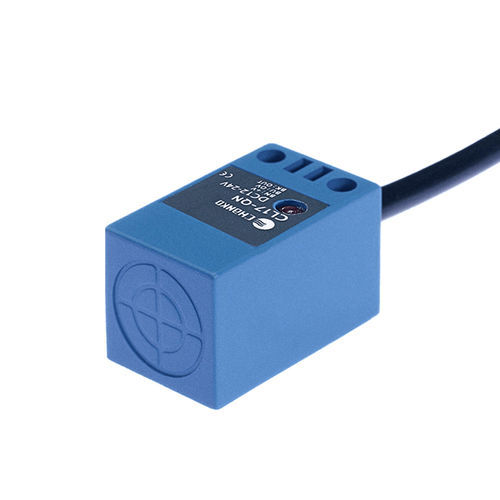

誘導型近接センサ CL17-QN8DN1正方形NPN埋込み不可
お気に入りに追加する
商品比較に追加する
特徴
- 技術
- 誘導型
- 形状
- 正方形
- 出力信号
- NPN
- 設置
- 埋込み不可
- 保護レベル
- IP67
- その他の特徴
- 3芯
- 長さ
34 mm
(1.34 in)- 幅
17 mm
(0.67 in)- 測定範囲
0.8 cm
(0.31 in)- 動作温度
最大: 70 °C
(158 °F)最少: -25 °C
(-13 °F)
詳細
製品名
主な特長
技術仕様
機械的・電気的パラメータ
動作環境
- 型番: CL17-QN8DN1
- シリーズ: CL17シリーズ誘導式近接センサ
主な特長
- タイプ: 標準型
- 検出距離: 8 mm
- 外形: 角形
- 検出原理: 誘導式
- 寸法: 17×17×34 mm
- 出力: NPN、常開 (NO)
- ケーブル長: 2 m（成形ケーブル）
- 保護等級: IP67
技術仕様
- 検出対象: 金属（基準試験片: 鉄 24×24×1 mm）
- ヒステリシス/再現性: 検出距離の < 10 %
- 温度影響: -25 ～ +70 ℃ の範囲で、基準+23 ℃ 比で ±10 % 以内
- 応答周波数: 500 Hz
- 応答時間: 1 ms
機械的・電気的パラメータ
- 電源: DC 12–24 V、直流3線式
- 消費電流: < 15 mA
- 最大負荷電流: < 100 mA
- 保護回路: 短絡保護、電源サージ保護
- 絶縁抵抗: > 50 MΩ（DC 500 V）
- 耐電圧: AC 1000 V、1 分
- 耐衝撃: 500 m/s²、X/Y/Z 各方向3回
- 耐振動: 10–55 Hz、複振幅1.5 mm、各軸2時間
- 表示灯: 赤色出力表示灯
- 接続: 成形ケーブル
- 取付方式: 非埋め込み型
- 質量: 約58 g
動作環境
- 使用温度範囲: -25 ～ +70 ℃
