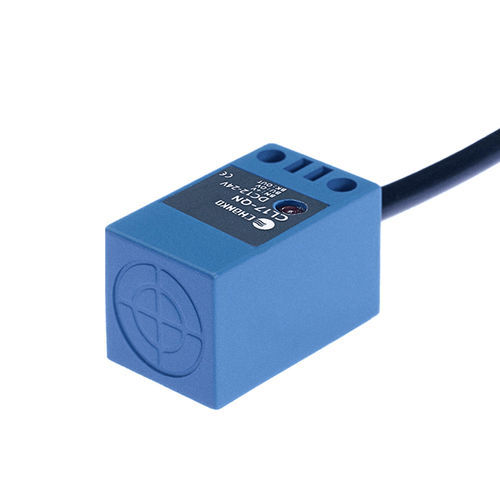

誘導型近接センサ CL17-QN5DN1正方形NPN埋込み不可
お気に入りに追加する
商品比較に追加する
特徴
- 技術
- 誘導型
- 形状
- 正方形
- 出力信号
- NPN
- 設置
- 埋込み不可
- 材質
- プラスチック製, PVC
- その他の特徴
- 3芯
- 長さ
30 mm
(1.18 in)- 幅
17 mm
(0.67 in)- 測定範囲
0.5 cm
(0.2 in)- 動作温度
最大: 70 °C
(158 °F)最少: -25 °C
(-13 °F)
詳細
製品概要
技術仕様
機械/電気的特性
使用環境
推奨アプリケーション
仕様 / 技術概要
- シリーズ: CL17 誘導型近接センサ
- タイプ: 標準型（角形誘導センサ）
- 検出距離: 5 mm
- 外形寸法: 17×17×30 mm
- 出力: NPN 常開 (NO)
技術仕様
- ケーブル長: 2 m（成形ケーブル）
- 検出方向: 前方
- 応答周波数: 500 Hz
- 応答時間: 1 ms
- 検出対象: 金属物（標準検出物: 鉄 17×17×1 mm）
- ヒステリシス: 検出距離の<10%
- 温度ドリフト: -25〜+70 °C 範囲で±10%以内（基準 +23 °C）
- 材質: ハウジング 熱可塑性ABS、ケーブル PVC
- 付属品: 検査証明書
機械/電気的特性
- 電源電圧: DC 12–24 V
- 供給方式: 直流3線式
- 保護等級: IP67
- 接続: 成形ケーブル
- 信号種別: スイッチ信号
- 動作形態: 常開
- 取付方法: 非埋込式
- 消費電流: <15 mA
- 表示灯: 赤色出力LED
- 保護回路: 短絡保護、電源サージ保護
- 電圧影響: 定格電源電圧±15%で検出距離変化<±1%
- 負荷電流: <100 mA
- 絶縁抵抗: >50 MΩ（DC500 V）
- 耐衝撃: 500 m/s² X/Y/Z 各方向3回
- 耐電圧: AC1000 V 50/60 Hz 1分
- 耐振動: 10–55 Hz 二重振幅1.5 mm X/Y/Z 各方向2時間
- 重量: 約58 g
使用環境
- 動作温度: -25〜+70 °C
推奨アプリケーション
- 3Cエレクトロニクス製造
- 自動駐車システム
- 物流・倉庫の自動化
仕様 / 技術概要
- 型番: CL17-QN5DN1
- シリーズ: CL17
- 検出距離: 5 mm
- 出力: NPN NO
- 電源: DC 12–24 V
- 保護等級: IP67
- 外形: 17×17×30 mm
- ケーブル: 成形 2 m
- 応答: 1 ms / 500 Hz
- 材質: ハウジング ABS、ケーブル PVC
- 重量: 約58 g
