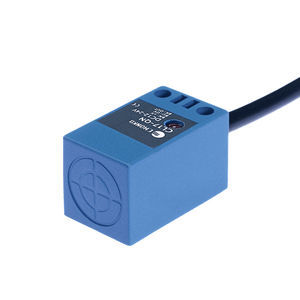

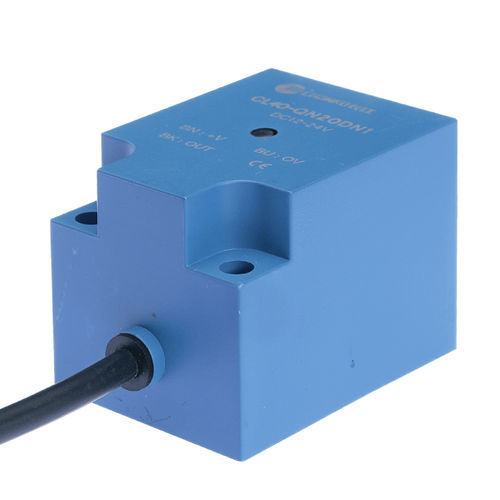

誘導型近接センサ CL40-QN20DN1正方形スイッチ機能付きNPN
お気に入りに追加する
商品比較に追加する
特徴
- 技術
- 誘導型
- 形状
- 正方形
- 出力信号
- スイッチ機能付き, NPN
- 供給電圧
- DC, 24VDC, 12VDC
- 設置
- 埋込み不可
- 材質
- プラスチック製, PVC
- 保護レベル
- IP67
- その他の特徴
- 3芯
- 長さ
57 mm
(2.24 in)- 幅
40 mm
(1.57 in)- 測定範囲
2 cm
(0.79 in)- 動作温度
最大: 70 °C
(158 °F)最少: -25 °C
(-13 °F)
詳細
製品概要
主な仕様
機械 / 電気的仕様
使用環境
付属品
技術仕様
- 型番: CL40-QN20DN1
- シリーズ: CL40 近接センサ
- 検出原理: 誘導式（金属対象）
- 外形: 方形
- 寸法: 40 × 40 × 57 mm
主な仕様
- 製品タイプ: 標準型
- 検出距離: 20 mm
- ケーブル長: 2 m
- 検出方向: 前方
- 応答周波数: 160 Hz
- 応答時間: 3 ms
- 標準検知体: 鉄 60 × 60 × 1 mm
- ヒステリシス: 検出距離の ≤ 10 %
- 温度ドリフト: -25～+70 °C の範囲で +23 °C 比 ±10 % 内
機械 / 電気的仕様
- 出力: NPN NO（常開）
- 電源電圧: DC 12–24 V
- 供給方式: 3線式 DC
- 接続: 成形ケーブル
- 信号種類: スイッチング
- 取付: 非埋込式
- 保護等級: IP67
- 消費電流: < 15 mA
- 負荷電流: < 100 mA
- 表示灯: 赤色出力表示灯
- 保護回路: 短絡保護、サージ保護
- 電圧影響: 定格電源電圧 ±15 % 範囲で検出距離変化 ±1 %
- 絶縁抵抗: ≥ 50 MΩ（DC500 V）
- 耐衝撃: 500 m/s²、各軸 X,Y,Z 3 回
- 耐電圧: AC1000 V 50/60 Hz 1 分（充電部と外装間）
- 耐振動: 10–55 Hz、複振幅1.5 mm、各軸 2 時間
- 重量: 約 198 g
- 材質: 外装 耐熱 ABS、ケーブル PVC
使用環境
- 使用温度: -25 ～ +70 °C
- 検出対象: 金属物
付属品
- 合格証
技術仕様
- 型番: CL40-QN20DN1
- タイプ: 標準型
- 検出原理: 誘導式
- 検出距離: 20 mm
- 寸法: 40 × 40 × 57 mm
- ケーブル長: 2 m
- 出力: NPN NO
- 電源電圧: DC 12–24 V
- 消費電流: <15 mA
- 最大負荷電流: <100 mA
- 保護等級: IP67
- 応答時間: 3 ms
- 使用温度: -25 ～ +70 °C
- 材質: 耐熱 ABS 外装、PVC ケーブル
- 重量: 約 198 g
