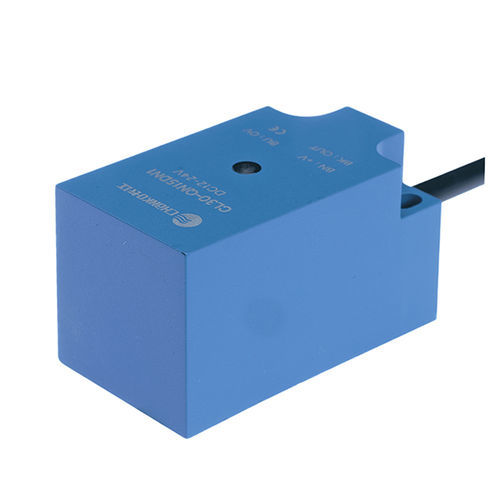

誘導型近接センサ CL30-QN10DN1正方形NPNDC
お気に入りに追加する
商品比較に追加する
特徴
- 技術
- 誘導型
- 形状
- 正方形
- 出力信号
- NPN
- 供給電圧
- DC, 24VDC, 12VDC
- 設置
- 埋込み不可
- 材質
- プラスチック製, PVC
- その他の特徴
- 非接触式, 3芯
- 長さ
57 mm
(2.24 in)- 幅
30 mm
(1.18 in)- 測定範囲
1 cm
(0.39 in)- 動作温度
最大: 70 °C
(158 °F)最少: -25 °C
(-13 °F)
詳細
製品名とシリーズ
概要
技術仕様
使用環境
検出と付属品
資料
材質
- 型番: CL30-QN10DN1
- シリーズ: CL30シリーズ誘導式近接センサ
概要
- タイプ: 標準型誘導式近接センサ
- 検出距離: 10 mm
- 外形: 角形
- 検出原理: 誘導式（金属検出）
- 外形寸法: 30×30×57 mm
- 出力: NPN 常開 (NPN NO)
- ケーブル長: 2 m
- 検出方向: 前面
- 応答周波数: 500 Hz
- 応答時間: 1 ms
技術仕様
- 供給電源: DC 12–24 V（直流3線式）
- 接続: 成形ケーブル
- 保護等級: IP67
- 信号種類: スイッチ出力
- 取付方式: 非埋込式
- 消費電流: <15 mA
- 表示灯: 赤色出力表示灯
- 保護回路: 短絡保護、過電圧保護
- 電圧影響: 供給変動±15%で検出変化±1%以内
- 最大負荷電流: <100 mA
- 絶縁抵抗: >50 MΩ（DC 500 V）
- 耐衝撃: 500 m/s²、各軸 X/Y/Z 3回
- 耐電圧: AC 1000 V 50/60 Hz 1分
- 耐振動: 10–55 Hz 二重振幅 1.5 mm、各軸2時間
- 質量: 約136 g
使用環境
- 使用周囲温度: -25～+70 °C
- 温度ドリフト: -25～+70 °C 範囲で参照+23 °C 時に検出変化±10%以内
検出と付属品
- 検出対象: 金属
- 標準検出体: 鉄 30×30×1 mm
- ヒステリシス: 検出距離の <10%
- 付属品: 適合証明書
資料
- 製品ページに出力接続図と寸法図を掲載（ダウンロード可）
- 取付・設計参照用に取扱説明書（PDF）および3Dデータ（STP）をダウンロード可能
材質
- 筐体: 耐熱性 ABS
- ケーブル: PVC
