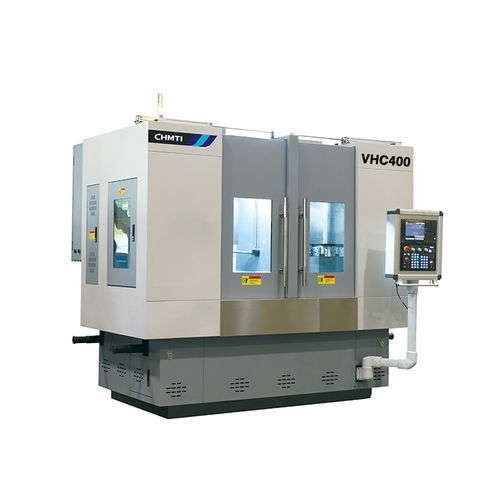

CNC旋盤 VHC400縦型2 リード8ツール
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- 主軸の向き
- 縦型
- スピンドル数
- 2 リード
- ツールステーション数
- 8ツール
- タレット
- ダブルタレット
- 駆動システム
- サーボモータ
- 応用
- 重加工用, 大型部品用, 大きなワークピース
- 性能
- 高精度, 高性能, 高剛性
- オプションとアクセサリー
- 自動搬入・搬出
- 直径
650 mm
(25.59 in)- 回転速度
最少: 100 rpm
(628.319 rad.min-1)最大: 2,500 rpm
(15,707.963 rad.min-1)- 最大切削径
400 mm
(16 in)- X軸
250 mm
(10 in)- Z軸
450 mm
(18 in)- 早送り速度X
16 m/min
- 早送り速度Z
16 m/min
- 定格出力
15 kW
(20.4 hp)
詳細
製品概要
鉱山機械、建設機械、重型トラック、モーター、ポンプ向けの大型、薄物、重量物、不規則形状部品の加工に適しています。
機械の主な性能と特徴：
主な技術仕様
製品情報
製品番号: VHC400
カテゴリ: 旋盤および加工センター
鉱山機械、建設機械、重型トラック、モーター、ポンプ向けの大型、薄物、重量物、不規則形状部品の加工に適しています。
機械の主な性能と特徴：
- 高剛性で焼入れ部品の加工に対応。
- 高精度で離散量の少ない加工精度。
- 高回転により切削面の仕上がりが良好。
- 高剛性の軸受構造により強力切削が可能で、熱変形と振動を効果的に制御。
- ベッドと立柱を一体成形した幾何学的設計により強力な荒加工と精密加工を実現。
- 二主軸・二刀塔の対称配置により生産性が高く、加工サイクルが短縮され、設置面積を削減。
- 自動化が容易で、ベッド上の広いスペースにより自動搬送装置の設置が可能。
主な技術仕様
- 型式: VHC400
- 最大回転直径: Φ650 mm
- 最大加工高さ: 450 mm
- 最大車削ワーク径: Φ400 mm
- 主軸回転速度範囲: 100〜2500 r.p.m
- 主サーボモータ出力: 15 kW
- 油圧チャック径: Φ300 mm
- 早送り速度 (X/Z): X:16 / Z:16 m/min
- 最大ストローク (X/Z): X:250 mm / Z:450 mm
- タレット数: 2
- タレット当たり工具容量: 8 x 2
