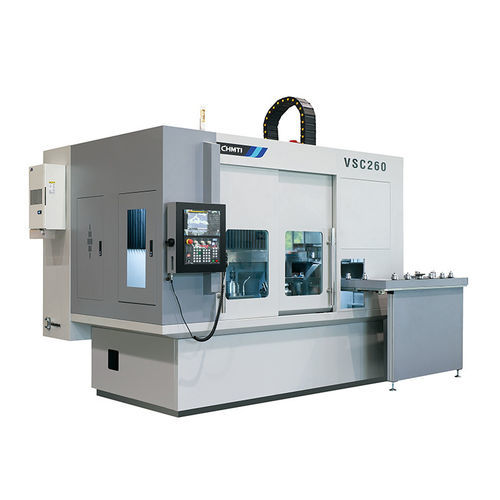

縦型ディスクグラインダー センター VSC260

外径ギヤ用縦型

概要
旋盤・研削複合機 VSC260 は、熱処理後の円盤状歯車部品の切削および研削加工向けに設計されています。1台で旋盤加工と研削加工を統合し、再チャッキングを削減して加工精度と生産性を向上させます。

主な性能と特徴

• 旋盤と研削を一台で一工程化し、二次段取りを削減して寸法精度とスループットを向上させます。
• 倒立立式レイアウトにより構造がコンパクトで切粉排出性に優れる。全閉式のガードにより切粉や冷却液の飛散を防ぎます。
• 旋盤主軸・研削主軸ともに電主軸を採用し、循環水冷を備えて熱発生を制御し加工精度と安定性を高めます。
• 直線送り軸はガラススケール（リニアエンコーダ）によるフルクローズドループでフィードバックされ、駆動精度を向上させます。
• 循環式ワークマガジンを装備し、ワーク主軸がマガジンから直接ワークを把持する方式で、自動化とサイクル効率が高い構成です。

主な技術仕様

• 型式：VSC260
• 対象ワーク：熱処理後の円盤状歯車部品の旋盤・研削加工
• 最大回転直径：Φ260
• 最大加工ワーク直径：Φ200
• 最大加工ワーク長さ：80 mm
• ワーク主軸出力：15 kW
• 内円研削主軸出力：15 kW
• 外円研削主軸出力：18 kW
• X軸ストローク：1600 mm
• Y軸ストローク：300 mm
• レイアウト：倒立立式
• 主軸形式：電主軸（旋盤・研削主軸ともに電主軸）
• 冷却：循環水冷
• フィードバックと伝達精度：直線軸はガラススケールのフルクローズドループ
• 自動化：循環式ワークマガジンによりワーク主軸が直接ワークを取得可能
