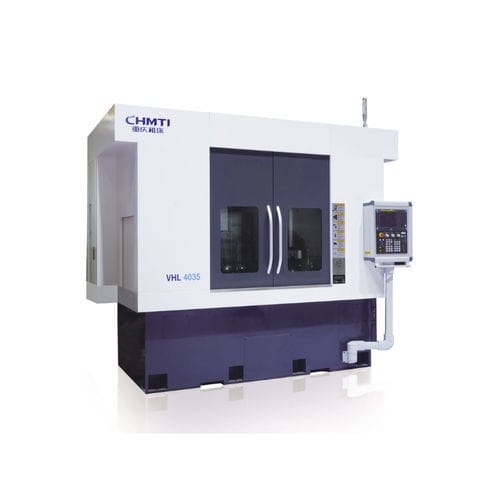

CNC旋盤 VHL4035

縦型5軸多軸

概要
自動車および新エネルギー車のブレーキディスクの大量・高精度な複合加工に適しています。二輪、計測器、電動工具、汎用機械、減速機などのディスク類や短軸類の加工にもコスト効果が高い構成です。

主な性能と特長

• 本機は5軸・4連動の立式／倒立式数値制御旋盤で、効率的かつ高精度な加工を実現します。
• 立式主軸と倒立式主軸を垂直に対置し、径方向の二重送りで水平移動、軸方向の二重送りで垂直移動を行い、サーボW軸による両面加工を含む複合配置を採用しています。
• 構造はコンパクトで占有面積が小さく、内外二重の全密封防護カバー、高圧ドライ／ウェット冷却装置、自動排せつ装置を備え、部品の高効率加工を可能にします。
• VHL4035の両主軸は高精度転がり軸受で支持され、高速切削に対応します。
• 単体自動化や各種連線インターフェースのオプションにより、自動化・フレキシブルな生産に対応します。
• 制御装置：FANUC 0i‑TFまたはSiemens 828Dを搭載可能。

主な技術仕様（表）
番号 | 主な技術仕様 | パラメータ
1 | 最大ワーク直径 | Φ420
2 | 最大ワーク高さ | 450
3 | 最大ワーク回転直径 | Φ600
4 | 立式／倒立式主軸回転速度範囲 (r/min) | 2500
5 | 立式主軸出力 (kW) | 15
6 | 送り軸の早送り速度 (m/min) | 24
7 | 両主軸間最大距離（チャック除く） | 650

特長／仕様

• 型式：VHL4035
• 適用業種：自動車用ブレーキディスク、大量加工のディスク類および短軸類（オートバイ、計測器、電動工具、減速機等）
• 構造：立式／倒立式、5軸4連動、立式主軸と倒立式主軸を垂直対置
• 主軸回転速度範囲：2500 r/min
• 立式主軸出力：15 kW
• 最大ワーク直径：Φ420
• 最大ワーク回転直径：Φ600
• 最大ワーク高さ：450
• 両主軸間最大距離（チャック除く）：650
• 早送り速度：24 m/min
• 装備：全密封保護カバー、高圧ドライ／ウェット冷却、自動排せつ；単体自動化や複数の連線インターフェースを選択可能
• 制御システム：FANUC 0i‑TFまたはSiemens 828D
