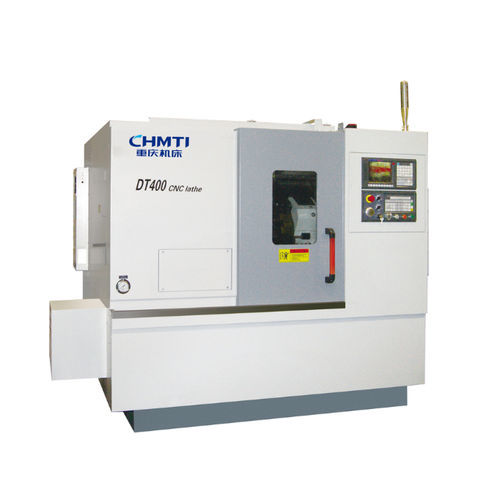

CNC旋盤 DT

横型2軸サーボモータ

概要
本シリーズの旋盤は、形状が複雑で高い精度を要求される円盤類（または軸類）の加工に適しており、オートバイ、自動車、軽工業機器の部品加工に使用されます。

機械の主な性能・特徴：

• 中小型で高効率な精密CNC旋盤です。旋削機能に加え、構成により穴あけ、リaming、タップ加工、ボーリング、フライス加工も可能で、複雑形状かつ高精度を要する円盤・軸部品の加工に特に適しています。
• モジュール設計を採用しており、オプションの動力タレットにより旋削とフライスの複合加工が可能です。さらに電動主軸、リニアモータ、光学スケールの選択で加工精度と動的応答を向上させることができます。
• 主軸のベアリング構成を前後NNベアリングに変更し、直線ガイドをローラガイドに変更することで、焼入れ後の追い切り加工などのために機械全体の剛性を向上させることができます。
• 本体配置は30°の傾斜工具架配置を採用し、構造がコンパクトで占有面積が小さいです。ベッドとベースは高品質な鋳鉄で一体鋳造され、剛性と制振性を向上させています。
• 送り軸はサーボモータ、ボールねじ、直線ガイドを採用し、機械の精度と安定性を確保します。
• 外装は全閉式のスライディング保護扉構造で、美観と防護性を兼ね備えています。切りくず排出は側排出と後方排出の切替が容易で、ライン生産に適し、環境配慮型生産要件にも適合します。

主な技術仕様：
No. | 主な技術仕様 | DT300 | DT400 | DT400A
1 | 最大旋削長さ (mm) | 300 | 300 | 500
2 | 最大旋削直径（軸類） (mm) | Φ130 | Φ220 | Φ220
3 | 最大旋削直径（円盤類） (mm) | Φ200 | Φ350 | Φ350
4 | 主軸回転速度範囲 (r.p.m) | 100–4000 | 100–3500 | 100–3500
5 | 主軸出力 (kW) | 5.5 | 11 | 11

その他情報
製品番号／型番の表示ヒント：ページには「DT高速精密」と表示されています。
