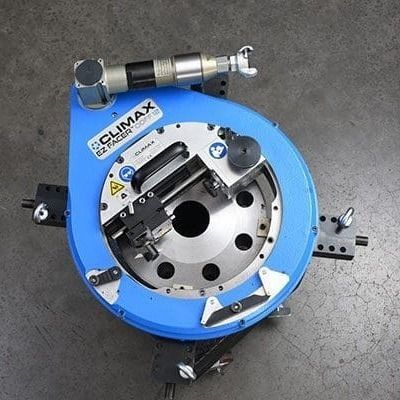

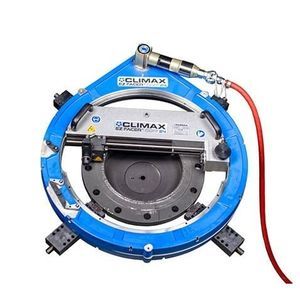

携帯型面取り盤 EZ FACER™ ODFF12

ODクランプ空圧式

製品概要
CLIMAX EZ-FACER™ ODFF12は、外径（OD）取付けのフランジ面削り機で、現場での平面フランジの高精度な加工を目的に設計されています。空圧式で携帯可能なユニットは、重機材を分解することなくフランジ面、溝、面取りの再加工を行えます。OD取付けにより重要な現場作業で安定した位置決めが可能です。

耐久性と用途
堅牢でモジュール式の構造により、ODFF12は過酷な現場環境に対応します。保守、ターンアラウンド、修理作業など、ダウンタイムを最小化しつつ厳しい加工公差を維持する必要がある用途に適しています。

製品の利点

• 機器を取り外すことなく現場で加工可能なポータブルODマウント設計。
• 空圧駆動とリモート操作によりハンズフリー操作が可能で、安全性を向上。
• モジュール式チャックフットにより迅速かつ柔軟な締付けと再現性のあるアライメントを実現。
• 速度・送りを調整できる統合型空圧制御ユニット（PCU）を搭載。
• 保護用金属ケースとクイックリファレンスガイド付きで、迅速に展開可能。

主な特徴

• 平坦度：0.006"（0.152 mm）まで達成可能。仕上げは125 Ra程度まで（範囲：125–500 Ra）。
• 加工能力：平面仕上げ、溝加工、面取りを各種フランジ材で実行可能。
• 送り調整：0–0.033"/回転（表記）、製品記載では0–0.032"を調整範囲として参照。
• 駆動：Micro Vベルト、減速比5.4:1；回転腕速度5–40 rpm。
• 空圧入力：約1.3 hp（1 kW）；通常 90 psi @ 75 CFM / 620 kPa @ 2.1 m3/min。

設置と操作

• チャッキング範囲を確認し、適切なチャックフットを取り付けます。
• ワークのフランジ外径に取り付け、RDUをレベル/センタリングします。
• モーターとスライドアセンブリを取り付けます。
• PCUを設定し、送りをゼロにしてから速度調整器を徐々に開き、手動バルブを操作します。
• 要求される表面仕上げを得るために送りと回転速度を調整します。
• 必要時はバルブハンドルを放して非常停止を作動させます。

認証と適合

• CE適合 — 機械指令 2006/42/EC。
• ISO 9001:2015 — 品質マネジメント適合。
• ASME、API、ANSIの表面仕上げ基準に適合。

用途

• 損傷または腐食したフランジの再仕上げ。
• 平面フランジの溝加工や面取り。
• 保守・停止作業時のシール面準備。
• 機器を取り外さない現場加工によりダウンタイムを削減。

対象業界

• 石油・ガス
• 石油化学・製油所
• 造船・オフショア
• 発電
• 浄水・公共サービス
• 鉱業・重工業
• 航空宇宙・防衛（地上配管システム）

仕様（表）
MODEL: ODFF12
Part Number: 106283
Mounting Range: 3–12.5" / 76.2–317.5 mm
Facing Diameter Range: 4–12" / 101.6–304.8 mm
Radial Tool Slide Travel: 4.4" / 111.8 mm
Axial Tool Head Travel: 2.5" / 63.5 mm
Feed Rate: 0–0.033"/rev / 0–0.838 mm/rev (adjustable)
Drive type: Micro V belt
Gear reduction: 5.4:1
Turning Arm Speed Range: 5–40 rpm
Pneumatic Power Input Requirements: 1.3 hp (1 kW) — 90 psi @ 75 CFM / 620 kPa @ 2.1 m3/min
Machine Weight: 133.2 lbs / 60.4 kg
Shipping Weight: 250 lbs / 113.4 kg
Crate Dimensions: 36.2 x 28.5 x 16" / 920 x 724 x 406 mm
HS Code: 8461.9

技術仕様

• Model: ODFF12
• Part number: 106283
• Mounting range: 3–12.5" (76.2–317.5 mm)
• Facing diameter range: 4–12" (101.6–304.8 mm)
• Radial tool slide travel: 4.4" (111.8 mm)
• Axial tool head travel: 2.5" (63.5 mm)
• Feed rate: 0–0.033"/rev (0–0.838 mm/rev)
• Drive: Micro V belt; reduction 5.4:1
• Turning arm speed: 5–40 rpm
• Pneumatic input: ≈1 kW (1.3 hp); 90 psi @ 75 CFM / 620 kPa @ 2.1 m3/min
• Machine weight: 60.4 kg; Shipping weight: 113.4 kg
• Crate dimensions (L×W×H): 920 × 724 × 406 mm
• HS Code: 8461.9
