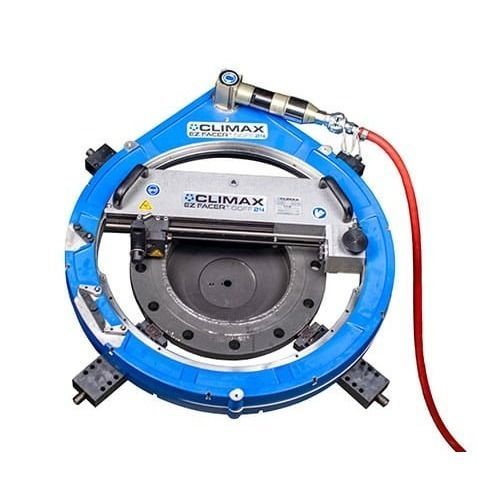

携帯型面取り盤 EZ FACER™ ODFF24

ODクランプ溝削り空圧式

概要

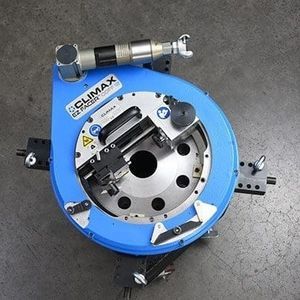

CLIMAX EZ-FACER™ ODFF24（外径取り付け）は、現場での平面フランジの精密加工用に設計されたポータブルな空気式フランジ面研削機です。現場での面研、溝切り、面取りを可能にし、重い配管やプロセス設備を分解せずにフランジ面を復元できます。OD取り付けにより重要な保守作業での安定した位置決めを実現します。

製品の利点

• 精密加工：平坦度 0.006 in (0.152 mm) まで、表面粗さ 125 Ra 程度（範囲 125–500 Ra）で再現性の高い仕上がり。
• 多用途加工：面研、溝加工、面取りを幅広いフランジ種および材料で実行可能。
• 動力と制御：速度および送り調整機能を備えた統合型空気式制御ユニット（PCU）；送り量 0–0.033 in/rev で微細な半径・軸方向制御が可能。
• 迅速なセットアップ：モジュラー式チャックフットによる柔軟なクランプ。
• 作業者安全：空気駆動、ハンズフリー運転対応、リモート操作と非常停止機能。

設置と操作

• 専用の保護用メタルケースに入れて出荷され、1枚物のクイックリファレンスガイドが付属します。
• チャック範囲を決定し、チャックフットを取り付けます。
• ワークに取り付け、RDU を水平/中心合わせします。
• モーターとスライドアセンブリを取り付けます。
• PCU をセットアップし、送りをゼロに設定します。
• 速度調整を徐々に開き、手動バルブを操作します。仕上がりに合わせて送りと回転速度を調整します。
• バルブハンドルを放すことで非常停止を行います。

認証と適合

• CE 適合 — 機械指令 2006/42/EC。
• ISO 9001:2015 品質マネジメント。
• ASME、API、ANSI の表面仕上げ基準に準拠。

用途

• 損傷または腐食したフランジの再面研。
• 平面フランジへの溝加工や面取り。
• 保守・停止時のシール面準備。
• 機器の取り外しを不要とする現場加工。

対象産業

• 石油・ガス
• 石油化学・製油所
• 造船およびオフショア
• 発電
• 水処理・公益事業
• 鉱業・重工業
• 航空宇宙・防衛（地上配管系）

仕様
型式: ODFF24
部品番号: 106284
取付範囲: 9.7–24.5 in / 246–622 mm
面研直径範囲: 0–24 in / 0–609.6 mm
ラジアル工具スライド移動量: 12.8 in / 324.9 mm
軸方向工具ヘッド移動量: 2.5 in / 63.5 mm
送り速度: 0–0.033 in/rev / 0–0.838 mm/rev

回転駆動系
駆動方式: マイクロVベルト
減速比: 9.0:1
回転アーム速度範囲: 5–30 rpm
空気動力要件: 1.3 hp (1 kW) — 90 psi @ 57 CFM / 620 kPa @ 1.6 m3/min

寸法・重量
機械重量: 237 lbs / 60.4 kg
出荷重量: 410 lbs / 186 kg
梱包寸法: 47.24 x 40.6 x 16 in / 1200 x 1032 x 406 mm
HSコード: 8461.9

技術仕様

• 型式: ODFF24
• 部品番号: 106284
• 取付範囲: 9.7–24.5 in (246–622 mm)
• 面研直径範囲: 0–24 in (0–609.6 mm)
• ラジアルスライド移動: 12.8 in (324.9 mm)
• 軸方向ヘッド移動: 2.5 in (63.5 mm)
• 送り: 0–0.033 in/rev (0–0.838 mm/rev)
• 駆動方式: マイクロVベルト
• 減速比: 9.0:1
• 回転アーム速度: 5–30 rpm
• 空気供給: 1.3 hp (1 kW); 90 psi @ 57 CFM (620 kPa @ 1.6 m3/min)
• 機械重量: 237 lbs (60.4 kg)
• 出荷重量: 410 lbs (186 kg)
• 梱包寸法: 1200 x 1032 x 406 mm
