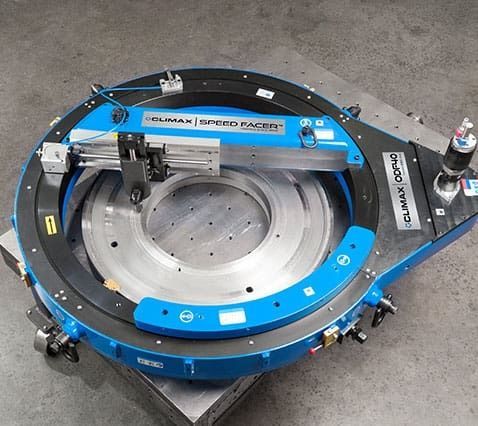

携帯型面取り盤 SPEED FACER™ ODF30 – ODF120

ODクランプ油圧式空圧式

概要
CLIMAX SPEED FACER™ ODF30 – ODF120 は、現場での使用を想定した高性能な外径取付フランジ端面加工機（ODマウント）です。安全性、作業速度、精度を最大化するよう設計されており、リモートフィード制御と自動フィード機構により実質的なハンズフリー加工が可能で、作業者を可動部から遠ざけつつ一貫性と生産性を向上させます。

主な特徴

• カスタムのセットアップフィンガーとレベリングフットにより素早い展開と簡易アライメントが可能 — 箱から切削まで約15分以内。
• 無段階可変の送り速度と360°回転する工具を備えた全回転工具ヘッドにより、仕上げや高い切削除去量に対応可能。
• リモートフィード制御と自動フィードによりハンズフリー操作で作業者の安全性を向上。

製品の利点

• 高出力で精密な加工性能：最大約3 hpの空気式モータオプション；超硬やHSS工具に対応する最適化された減速比；送り速度 0.001–0.032 in/rev（0.025–0.813 mm/rev）；複数のフィードトリッパーで攻めた送りが可能。
• 汎用性と使いやすさ：ODF30〜ODF120の10機種で最大120.5"（3060 mm）まで対応；工具ヘッドと工具ビットは独立して360°回転し、面取り、Oリング溝、角肩、傾斜面などを加工可能；背面加工用アタッチメント、着脱式フィードトリッパー、上下どちらにも取付可能な可逆式空気モータ、セットアップフィンガーとレベリングフット、工具ホルダは最大0.75 in（19.1 mm）まで対応；切削工具は別売り、輸送保護用の特注ケースあり。
• 安全性：自動送りにより作業者を可動部から遠ざける；ベアリングガードでチップ侵入を防止；低圧安全インターロックによりエア圧低下後の誤始動を防止；非常停止装置（E-stop）；CE認証。

仕様（表）
Model | Mounting range | Mounting range with feet extension | Facing diameter range | Motor option
ODF30 | 19.2 – 30.5" / 488 – 775 mm | 9.2 – 30.5" / 234 – 775 mm | 0 – 30.5" / 0 – 775 mm | Pneumatic or Hydraulic – Belt Drive
ODF40 | 29.2 – 40.5" / 742 – 1029 mm | 19.2 – 40.5" / 488 – 1029 mm | 0 – 40.5" / 0 – 1029 mm | Pneumatic or Hydraulic – Belt Drive
ODF50 | 39.2 – 50.5" / 996 – 1283 mm | 29.2 – 50.5" / 742 – 1283 mm | 0 – 50.5" / 0 – 1283 mm | Pneumatic or Hydraulic – Belt Drive
ODF60 | 49.2 – 60.5" / 1250 – 1537 mm | 39.2 – 60.5" / 996 – 1537 mm | 0 – 60.5" / 0 – 1537 mm | Pneumatic or Hydraulic – Belt Drive
ODF70 | 59.2 – 70.5" / 1512 – 1791 mm | 49.2 – 70.5" / 1250 – 1791 mm | 0 – 70.5" / 0 – 1791 mm | Pneumatic or Hydraulic – Belt Drive
ODF80 | 69.2 – 80.5" / 1757 – 2044 mm | 59.2 – 80.5" / 1503 – 2044 mm | 0 – 80.5" / 0 – 2044 mm | Pneumatic or Hydraulic – Belt Drive
ODF90 | 79.2 – 90.5" / 2011 – 2298 mm | 69.2 – 90.5" / 1757 – 2298 mm | 0 – 90.5" / 0 – 2298 mm | Pneumatic or Hydraulic – Belt Drive
ODF100 | 89.2 – 100.5" / 2265 – 2552 mm | 79.2 – 100.5" / 2011 – 2552 mm | 0 – 100.5" / 0 – 2552 mm | Pneumatic or Hydraulic – Belt Drive
ODF110 | 99.2 – 110.5" / 2519 – 2806 mm | 89.2 – 110.5" / 2265 – 2806 mm | 0 – 110.5" / 0 – 2806 mm | Pneumatic or Hydraulic – Belt Drive
ODF120 | 109.2 – 120.5" / 2773 – 3060 mm | 99.2 – 120.5" / 2519 – 3060 mm | 0 – 120.5" / 0 – 3060 mm | Pneumatic or Hydraulic – Belt Drive

技術仕様

• シリーズ名: SPEED FACER™ (ODF30〜ODF120)。
• 利用可能モデル: ODF30, ODF40, ODF50, ODF60, ODF70, ODF80, ODF90, ODF100, ODF110, ODF120。
• 加工直径対応: モデルにより 0–30.5" / 775 mm から 0–120.5" / 3060 mm。
• モータオプション: 空気式または油圧式；ベルト駆動；空気式モータは最大約3 hp を選択可能。
• 送り: 無段階 0.001–0.032 in/rev（0.025–0.813 mm/rev）；複数のフィードトリッパーを装備。
• 工具: 工具ホルダは最大0.75 in（19.1 mm）まで対応；超硬またはHSSに対応。
• 工具ヘッド/ビット: 独立して360°回転し、面取り、Oリング溝、角肩、傾斜面などに対応。
• 安全機能: 自動送り、ベアリングガード、低圧安全インターロック、非常停止；CE認証。
• 迅速なセットアップ: セットアップフィンガーとレベリングフットにより素早く整列；輸送保護用のカスタムケースあり。
