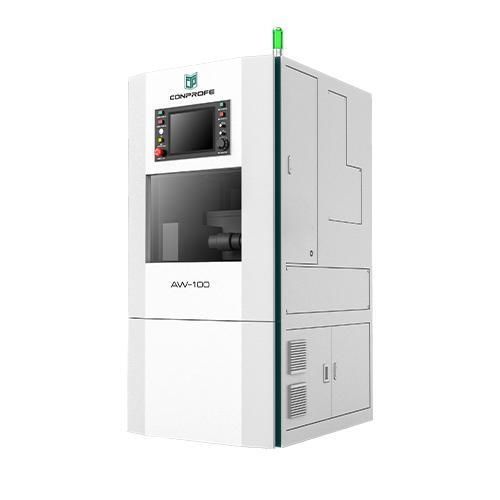

5軸マシニングセンタ AW-100縦型ガラス用セラミック用
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 縦型
- 加工材料
- アルミニウム合金用, セラミック用, ガラス用
- ツールステーション数
- 40ツール, 20ツール
- 応用
- 医療用
- その他の特徴
- コンパクト, 高精度, 高剛性, 工具自動取り換え機能付
- X軸移動距離
340 mm
(13.39 in)- Y軸移動距離
150 mm
(5.91 in)- Z軸移動距離
120 mm
(4.72 in)- 回転速度
28,000 rpm, 40,000 rpm
(175,929 rad.min-1, 251,327 rad.min-1)- 出力
4 kW
(5.44 hp)- X軸の移動速度
12 m/min
- Y軸の移動速度
12 m/min
- Z軸の移動速度
12 m/min
- 最大テーブル積載量
5 kg
(11 lb)- 位置決め精度
0.005 mm
(0.0002 in)- 繰返し精度
0.003 mm
(0.00012 in)
詳細
概要
製品の特長
適用例
主要仕様
- 省スペース設計の軽量垂直5軸マシニングセンタ
- 高剛性・振動減衰に優れたグレー鋳鉄ベッド
- 重量：890 kg
- 医療部品の加工ラインに適したコンパクト設計
製品の特長
- 水平カルーセル式工具マガジン（20/40本、40Tオプション）
- スピンドル直接工具交換で工具交換時間を短縮
- 自社開発の無バックラッシュ高精度減速機
- 再現性 ≤ 8''
- 重要部品はIP67保護等級
- 冷却液温度を迅速に下げる急冷システムにより安定した加工精度を確保
適用例
- 医療製造分野で使用される硬脆材や難削材の高精度・高能率加工
- アルミ合金、ガラスセラミック、歯科・整形外科部品などの加工に適合
- 厳しい公差を必要とする小ロット高付加価値の医療部品向けに最適
主要仕様
- 型式：AW-100
- X/Y/Z軸ストローク：340 x 150 x 120 mm
- ワークテーブル寸法：Φ100 mm
- テーブル最大搭載質量：5 kg
- スピンドル径：Φ80 mm
- スピンドル最大回転数（短時間）：40,000 rpm
- スピンドル最大回転数（連続）：28,000 rpm
- モータ出力：4 kW
- X/Y/Z軸早送り速度：12/12/12 m/min
- A/B軸早送り速度：60/40 rpm
- X/Y/Z軸位置決め精度：0.005 mm
- X/Y/Z軸繰返し精度：0.003 mm
- A/B軸位置決め精度：≤40''
- A/B軸繰返し精度：≤8''
- 工具マガジン形式：水平カルーセル式
- 工具収納数：20/40（オプション）
- 保護等級：IP67
