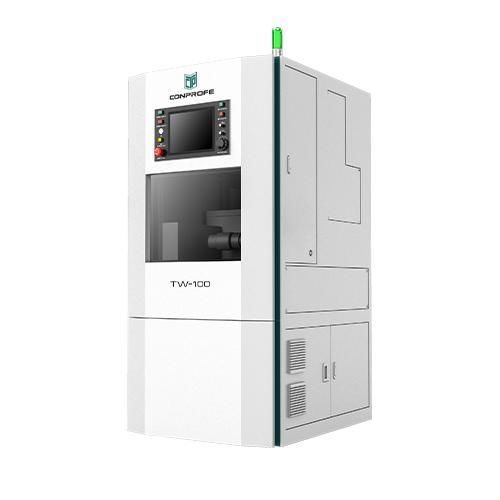

5軸マシニングセンタ TW-100縦型ガラス用セラミック用
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 縦型
- 加工材料
- アルミニウム合金用, セラミック用, ガラス用
- ツールステーション数
- 40ツール, 20ツール
- 応用
- 医療用
- その他の特徴
- コンパクト, 高精度, 高剛性, 工具自動取り換え機能付
- X軸移動距離
340 mm
(13.39 in)- Y軸移動距離
150 mm
(5.91 in)- Z軸移動距離
120 mm
(4.72 in)- 回転速度
28,000 rpm, 40,000 rpm
(175,929 rad.min-1, 251,327 rad.min-1)- 出力
4 kW
(5.44 hp)- X軸の移動速度
12 m/min
- Y軸の移動速度
12 m/min
- Z軸の移動速度
12 m/min
- 最大テーブル積載量
5 kg
(11 lb)- 位置決め精度
0.005 mm
(0.0002 in)- 繰返し精度
0.003 mm
(0.00012 in)
詳細
製品名
TW-100 軽量垂直5軸マシニングセンタ
概要
製品の特長
適用事例
アルミ合金やガラスセラミックなど、医療製造で使用される硬脆性材料や加工性の悪い金属の高精度・高効率加工に適しています。典型的な部品：整形外科インプラント、歯科部品、マイクロ手術用器具。
仕様
TW-100 軽量垂直5軸マシニングセンタ
概要
- 医療部品の高精度マイクロ加工向けに設計された垂直5軸マシニングセンタ
- 灰色鋳鉄製ベッド
- 高い剛性と振動減衰により安定した加工精度を実現
- 医療生産ラインへの組み込みが容易なコンパクト設計
- 質量：890 kg
製品の特長
- 工具交換時間を短縮する水平カロセル型工具マガジン
- スピンドルでのダイレクト工具交換
- 工具収納数 最大40本（20/40 選択可）
- 自社開発のバックラッシュゼロ精密減速機
- 繰り返し精度 ≤ 8″
- IP67 相当の防護等級（敏感な環境向け）
- 加工温度を安定させる急冷システム
- 長時間の加工サイクルでも精度を維持する冷却液の迅速な温度低下
適用事例
アルミ合金やガラスセラミックなど、医療製造で使用される硬脆性材料や加工性の悪い金属の高精度・高効率加工に適しています。典型的な部品：整形外科インプラント、歯科部品、マイクロ手術用器具。
仕様
- 品名：TW-100
- X/Y/Z軸移動量：340x150x120 mm
- 作業テーブル寸法：140x150 mm
- 最大テーブル荷重：5 kg
- 主軸径：Φ80 mm
- 主軸最高回転数（短時間）：40,000 rpm
- 主軸最高回転数（連続）：28,000 rpm
- モーター出力：4 kW
- X/Y/Z軸早送り速度：12/12/12 m/min
- A/B軸早送り速度：60/40 rpm
- X/Y/Z軸位置決め精度：0.005 mm
- X/Y/Z軸繰り返し精度：0.003 mm
- A/B軸位置決め精度：≤40″
- A/B軸繰り返し精度：≤8″
- 工具マガジン形式：水平カロセル式
- 工具収納数：20/40（オプション）
