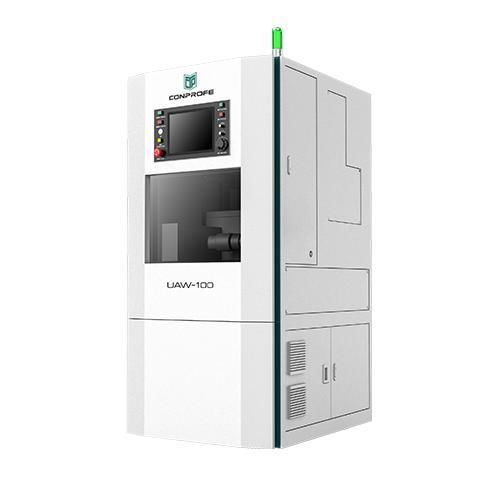

5軸マシニングセンタ UAW-100

縦型ガラス用セラミック用

概要

• 精密部品生産向けに最適化された工業規格の軽量縦型5軸マシニングセンタ
• 剛性と振動減衰に優れたグレー鋳鉄ベッド
• コンパクトな設置面積で高い安定性を実現；機械重量：890 kg
• 硬質脆性材や加工困難金属の精密加工に対応

製品のハイライト

• 水平カセット式（カルーセル）ツールマガジン
• HSK-E25 スピンドルインターフェース
• ツール搭載数：10または18（オプション）
• 自社開発のバックラッシュゼロ精密減速機
• 繰返し精度 ≤ 8″
• 保護等級 IP67
• 冷却液温度を迅速に低下させるクイック冷却システム
• 過酷な生産環境でも安定した加工精度を確保

適用事例
アルミ合金部品やガラスセラミック部品など、医療機器製造分野で使用される硬質脆性材料や加工困難な金属の高精度・高能率加工に適しています。

技術仕様
Item — UAW-100 — 単位
X/Y/Z-Axis Travel — 340x150x120 — mm
Worktable Dimension — Φ100 — mm
Max. Load of Worktable — 5 — kg
Spindle Diameter — ⌀80 — mm
Max. Spindle Speed (Short-Duration) — 40,000 — rpm
Max. Spindle Speed (Long-Duration) — 28,000 — rpm
Motor Power — 3.7 — kW
X/Y/Z-Axis Rapid Speed — 12/12/12 — m/min
A/B-Axis Rapid Speed — 60/40 — rpm
X/Y/Z-Axis Positioning Accuracy — 0.005 — mm
X/Y/Z-Axis Repeatability — 0.003 — mm
A/B-Axis Positioning Accuracy — ≤40″ (arcsec)
A/B-Axis Repeatibility — ≤8″ (arcsec)
Tool Magazine Type — Horizontal Carousel Type — /
Tool Holding Capacity — 10/18 (Optional) — No. of Tools

特長 / 仕様

• 型式：UAW-100
• X/Y/Z軸ストローク：340 x 150 x 120 mm
• ワークテーブル寸法：Φ100 mm
• ワークテーブル最大荷重：5 kg
• スピンドル径：⌀80 mm
• 最大主軸回転数（短時間）：40,000 rpm
• 最大主軸回転数（長時間）：28,000 rpm
• モータ出力：3.7 kW
• X/Y/Z軸早送り速度：12/12/12 m/min
• A/B軸早送り速度：60/40 rpm
• X/Y/Z軸位置決め精度：0.005 mm
• X/Y/Z軸繰返し精度：0.003 mm
• A/B軸位置決め精度：≤40″ (arcsec)
• A/B軸繰返し精度：≤8″ (arcsec)
• ツールマガジン形式：水平カルーセル型
• ツール収容数：10または18（オプション）
• 重量：890 kg
